液位控制阀

简要描述:H142X液位控制阀适用于各种水箱、水塔、地面或地下水池的自动供水系统,系液位自动控制阀门。其优点是:工作平稳,在规定的使用压力范围内,关闭时无水锤行擎,而且不需附装安全阀;运用管道内水压控制阀门动作,结构合理,密封可靠;主阀与控制阀可分开安装,方便维修。

  • 产品型号:
  • 产品产地:
  • 更新时间:2021-06-03
  • 访  问  量:712

详细介绍

产品使用说明
   H142X液位控制阀适用于各种水箱、水塔、地面或地下水池的自动供水系统,系液位自动控制阀门。其优点是:工作平稳,在规定的使用压力范围内,关闭时无水锤行擎,而且不需附装安全阀;运用管道内水压控制阀门动作,结构合理,密封可靠;主阀与控制阀可分开安装,方便维修。
H142X液位控制阀工作原理
当贮水器内液位下降时,与主阀相通的控制阀(浮球阀)即开启排水,主阀内活塞被进水管有压水推动上升,阀门开启供水;随着液位上升,控制阀(浮球阀)逐渐关闭,当液位达到控制液位时,控制阀完全关闭,主阀内活塞在上部水压和本身的重力的作用下下移,关闭主阀停止供水。
H142X液位控制阀安装、维修及注意事项
(1)H142X液位控制阀阀安装前,应清除管道内杂物,本阀安装的基本形式,按示意图确定。
(2)与H142X液位控制阀配套供应的浮球阀系本阀的控制阀,其安装高度即是贮水器设计高水位,为便于安装维修,浮球阀应安装在检修口附近。
(3)连接本阀的进口管口径与本阀的公称通径应相同,出水管口径应低于浮球阀高度。为防止虹吸现象在出 水管上端处(近水箱顶部)开设通气孔2~4个(φ10mm以上)。
(4)使用时,连接本阀的所有阀门应全开。
(5)在正常水质条件下,本阀一年保养 1~2 次,保养时拆装方法如下:
        关闭阀前水源;旋下阀盖上螺栓,打开阀盖向上取出阀芯组件;卸下活塞杆两端螺母,拆下阀芯组件诸零件;清除各零部件上附着的水垢等杂物,疏通节流孔,更换磨损的密封件;按“后拆先装”的原则装复。

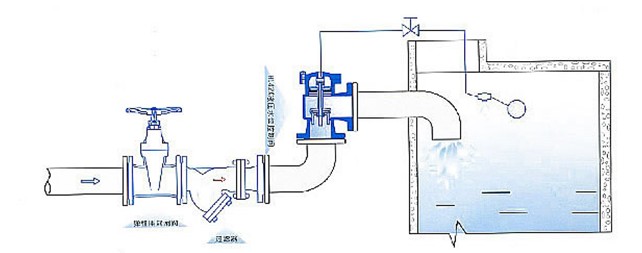

H142X液位控制阀典型安装示意图(整体式安装)
