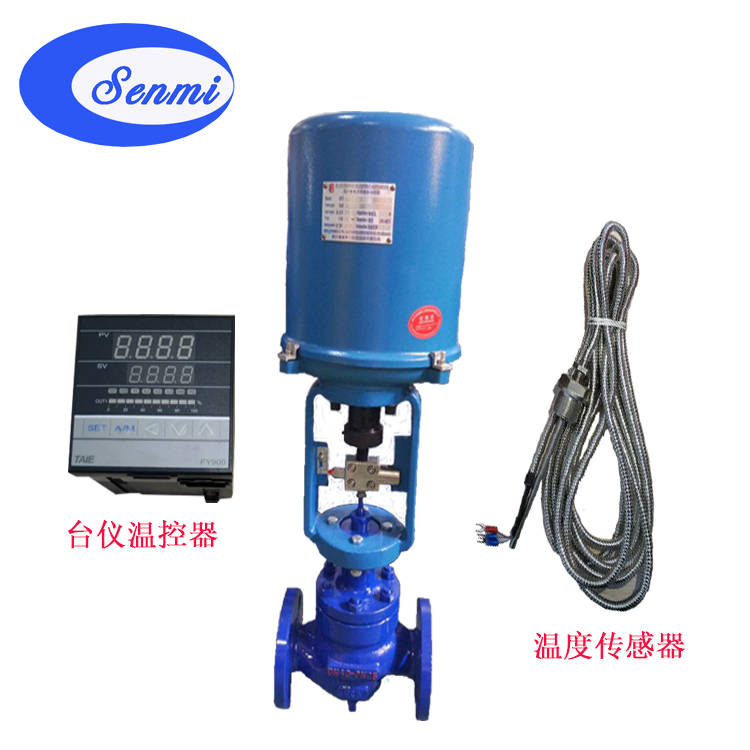

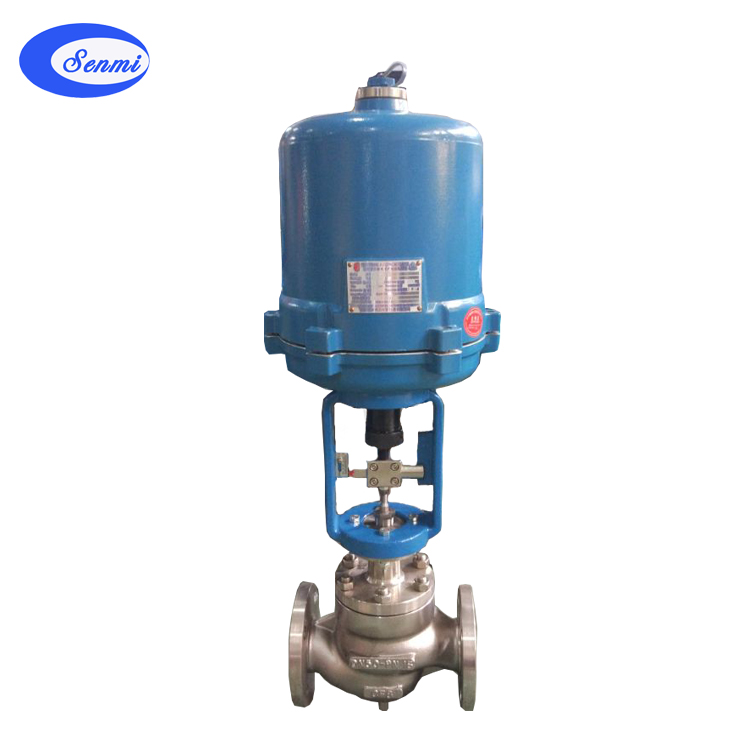

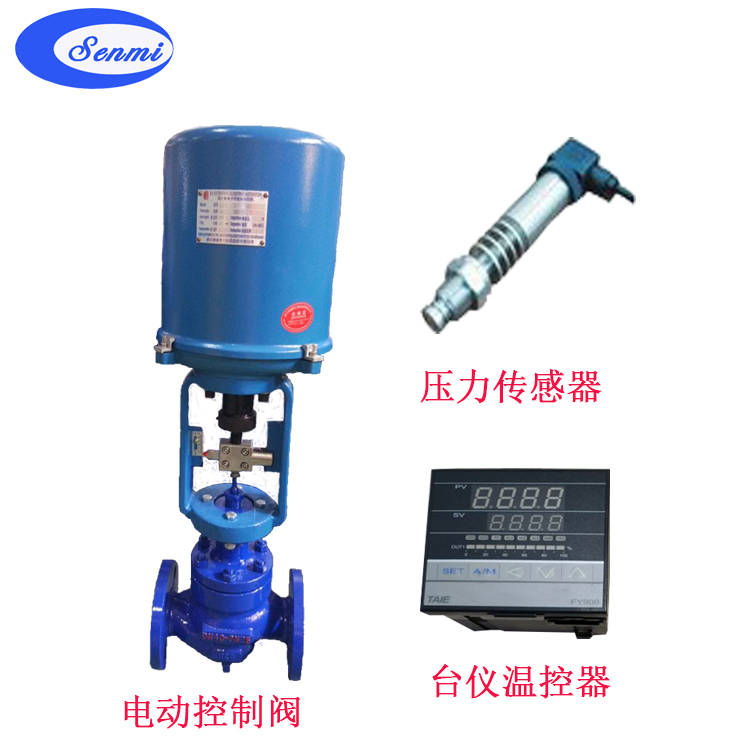

SMBZDLP防爆电动调节阀由3810L系列电子式执行机构和调节阀组成。电源为220V.AC 50Hz,含有伺服放大器、只需输入信号4-20mA或1-5VDC,控制调节阀介质压力、流量、温度、液位等精准控制。电源为220V.AC 50Hz,含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的(4-20mADC或1-5VDC)进行阀门的开度控制,达到调节介质压力流量、温度等目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。单座调节阀阀体为低阻流直通单座上导向结构。具有精度高、流量大、泄漏量小的特点,SENMI防爆电动调节阀广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中。
电动防爆调节阀 产品概述
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
单座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
850
|
1180
|
|
双座
|
8
|
11
|
17,6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
900
|
1300
|
|
允许压差(MPa)
|
单座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.1
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
双座
|
≤ 公称压力
|
|||||||||||||
公称压力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|||||||||||||
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|||||||||
阀盖形式
|
标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
|
|||||||||||||
压盖形式
|
螺栓压紧式
|
|||||||||||||
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|||||||||||||
阀芯形式
|
单座式、套筒式
|
|||||||||||||
流量特性
|
等百分比、直线性
|
|||||||||||||
配置执行器类别
|
3810系列等电动执行器(客户指定品牌亦可)
|
|||||||||||||
执行器参数
|
电源电压:220V、380V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
|
|||||||||||||
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
|
||||||||||||||
环境温度:-25~+70℃、环境湿度:≤95%
|
