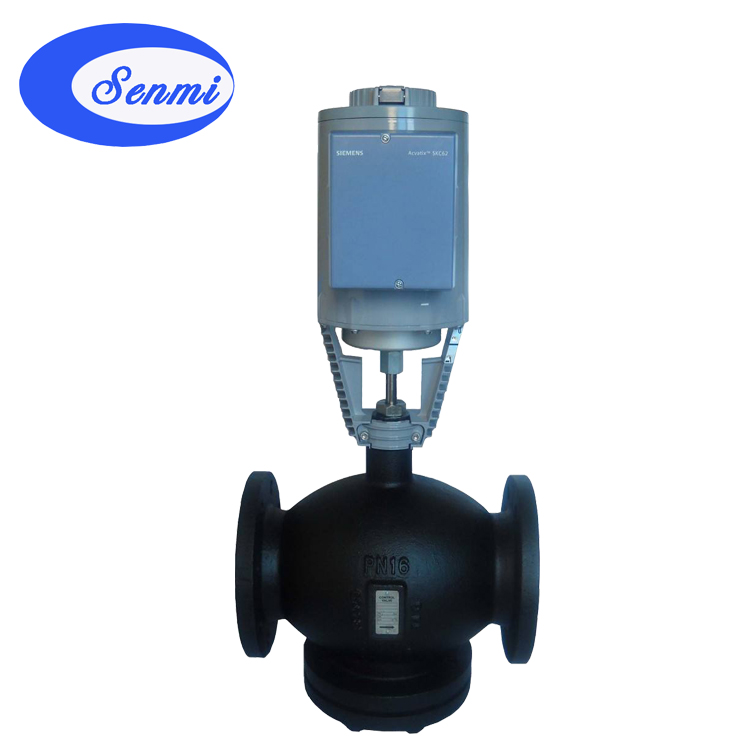

西门子电动温控阀

简要描述:西门子电动温控阀控制器采用液晶显示,设定直观简易,随时显示出水温度。根据出水温度的变化,与设定值比较,进行比例积分计算,输出信号进行调节。现场出水温度稳定,对负荷变化引起的波动迅速调整到位,并且不需要进行维护

  • 产品型号:
  • 产品产地:
  • 更新时间:2021-05-17
  • 访  问  量:4866

详细介绍

一、西门子电动温控阀概述

西门子电动温控阀控制器采用液晶显示,设定直观简易,随时显示出水温度。根据出水温度的变化,与设定值比较,进行比例积分计算,输出信号进行调节。现场出水温度稳定,对负荷变化引起的波动迅速调整到位,并且不需要进行维护

二、西门子电动温控阀应用领域

1、热电厂及热网换热站

2、石化、轻纺、印染、食品、医药、造纸等热能动力系统

3、住宅社区、高层建筑的采暖及生活用水系统

4、酒店宾馆、机关院校、厂矿企业的采暖及生活供热

5、文化、体育设施的采暖及热水供应

三、西门子电动温控阀性能特点

1、控制jing确:高精度温度监控系统可保证调节参数jing确

2、运行稳定:PID调节功能可保证出口参数稳定

3、调节灵敏:工业级控制器、电动执行器反映迅速,保证采暖及生活热水的舒适性要求

4、节能:可提高换热设备或生产设备效率,节约能源

5、性能可靠:核心配件均采用厂商产品、集成热工行业技术,性能、质量可靠。

6、断电保护:执行器具有弹簧复位功能,当断电后执行器自动复位使得阀门关闭,保护后面设备停电后不至受损。

7、高温切断:控制器有一路开关量输出,可自行设定,超出设定值立即切断。

7、全智能化:全自动无人职守、节省运行维护费用。

8、功能多样:控制器可提供定时、报警等功能

9、安装简便:结构紧凑、占地空间小,设备可整体法兰对接于热力管网中,安装快速简便。

10、操作简单:友善的控制界面,保证参数设定和指令输入的正确操作,并

带手动功能,保证以外情况下仍可正常使用。

四、结构介绍:

1、液压执行器采用西门子执行器

①电动执行器SQX62 额定推力700N,行程20mm,AC24V,DC0..10V,DC4..20mA,运行时间35s

②电动-液压执行器SKD62 推力1000N,行程20mm, AC24V,DC0..10V,DC4..20mA

③电动-液压执行器SKB62 推力2800N,行程20mm, AC24V,DC0..10V,DC4..20mA

④电动-液压执行器SKC62 推力2800N,行程40mm, AC24V,DC0..10V/DC4..20mA

2、 西门子独立现场通用控制器(RWD68)
• P及PI 响应的独立电子式通用控制器
• AC 24 V 工作电压
• 可通过应用编号选择应用程序
• 主动式输入信号的输入值段可以选择设定
• 输出值的范围和方向可以任意设定
• 两个通用输入点用于 Ni 1000, Pt 1000 的电阻温度传感器和0…10 V 信号
• 单位可设置为 °C, °F, % 或者无指定单位
• 一个模拟量输出点输出 DC 0…10 V 信号, 可以是正向或者反向
• 一个双位输出, 正向或者反向
• 一个数字量输入点用于 昼 / 夜设定切换
• 无需额外工具即可通过控制器上的按键进入或者更改所有数据
3、西门子温度侵入式传感器QAE2121

西门子温度传感器QAE2121采集水温用于控制或限制供水温度 , 限制回水温度 ,控制生活热水温度, 温度范围(-30-+130℃)。

●适应用暖通空调、环境和通风控制、工业制造智能楼宇高精度的温度传感器/温度变送器

●浸入式温度传感器用于采集水管与水箱中的水温

●浸入式温度传感器用于采集水管与水箱中的水温

●高jing确度的线性铂、镍电偶测量元件

●套管浸入式安装,维护省时方便【浸入式温度传感器】

●黄铜套管额定压力:PNl0

4、阀体采用我公司生产的单阀座结构平衡式阀门,内部设有压力平衡装置,能够抵消阀芯高压降产生的推力,有效解决了高压力现场关断力的问题,从而降低了执行器的负荷,延长了执行器的寿命,并根据国内蒸汽现场的实际情况作了传热隔离措施,更加适应国内现场使用条件。适用于开路或闭路中的冷冻水,低压热水,生活热水,高压热水,海水,热油,饱和蒸汽和过热蒸汽,介质温度-25-350℃ 口径:DN32-DN250。

五、西门子电动温控阀运行环境要求:

1、-10℃<环境温度≤55℃

2、环境湿度≤95%

3、海拔高度≤2000m

4、无水滴灰尘及油性灰尘之场所

5、无腐蚀易燃性之气体、液体

6、坚固无振动之场所

7、确保良好的通风

8、室内安装使用
