气动卫生调节阀

简要描述:气动卫生调节阀,气动卡箍调节阀,食品用气动调节阀,气动薄膜调节阀,气动调节阀,调节阀

  • 产品型号:WSZTRS
  • 产品产地:上海
  • 更新时间:2021-06-15
  • 访  问  量:2262

详细介绍

气动卫生调节阀 产品概述

  本公司的WSZTRS气动卫生调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。 彬米气动卫生调节阀具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1-1978标 准。气动卫生级调节阀泄漏量符合ANSIB16.104标准,气动卫生调节阀配用不同的多弹簧执行机构,输出力大。气动卫生调节阀角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。

气动卫生调节阀 技术参数

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

阀座直径 dN(mm)

15

20

25

32

40

50

65

80

100

额定流量系数KV

线性

5.2

6.3

6.9

11.2

17.6

27.5

44.7

69.3

110

等百分

4.8

5.6

6.3

10.5

16

25

40.5

63.6

100

额定行程(mm)

10

16

25

40

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

公称压力

卡箍式、螺纹式、法兰式(无特殊要求按卡箍式连接为准)

阀盖形式

标准型-17+230℃、高温型+230+450℃

压盖型式

螺栓压紧式

密封填料

三元乙丙橡胶、聚四氟乙烯

阀芯形式

单座柱塞型阀芯

流量特性

线性、等百分比

气动卫生调节阀 执行机构

执行器名称

ZHA/B多弹簧簿膜执行机构

执行器型号

ZHA/B-22

ZHA/B-23

ZHAB-34

有效面积(cm2)

350

350

560

行程(mm)

1016

25

40

弹簧范围

1.53kg/cm20.150.3MPa

膜片材料

乙丙橡胶夹尼龙布

气源接口

RC1/4"

环境温度

-30+70℃

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

气动卫生调节阀 性能指标

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301

气动卫生调节阀 零件材料

阀体

304

314

316

316L

阀盖

304

314

316

316L

垫片

聚四氟乙烯(PTFE)

阀内件

304

314

316

316L

卡箍

304

314

316

316L

填料

V型聚四氟乙烯(PTFE)

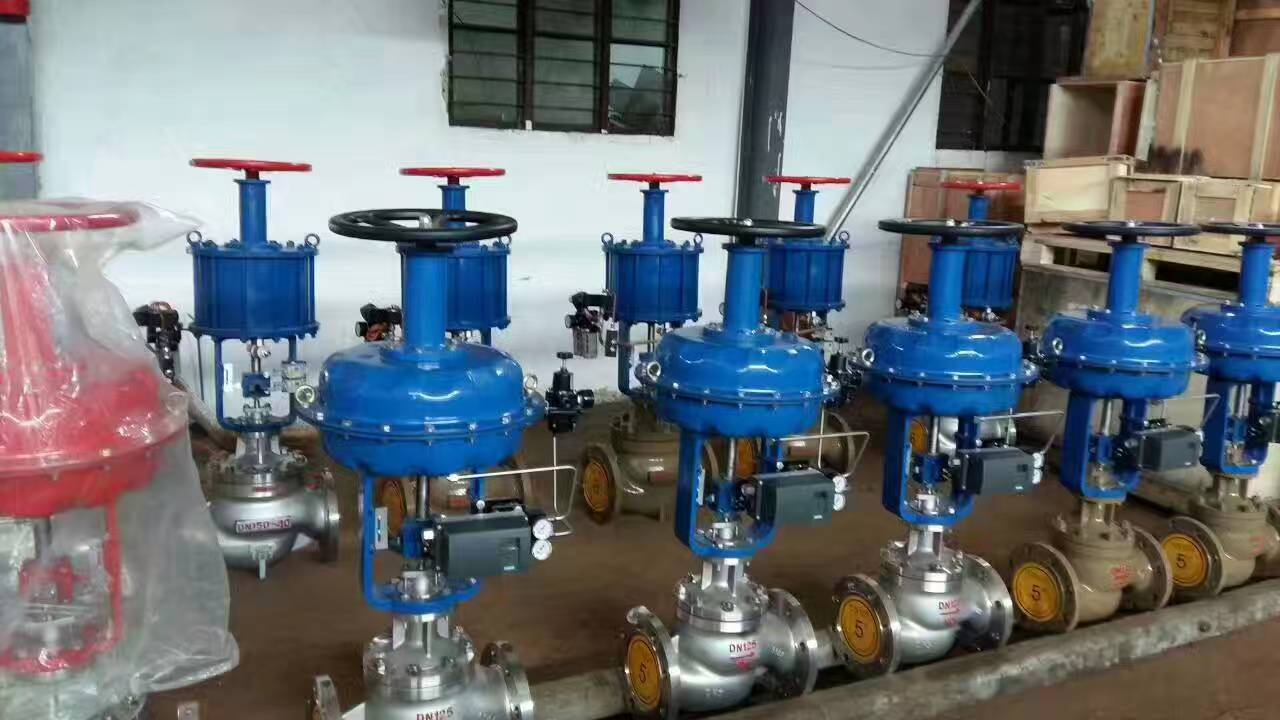

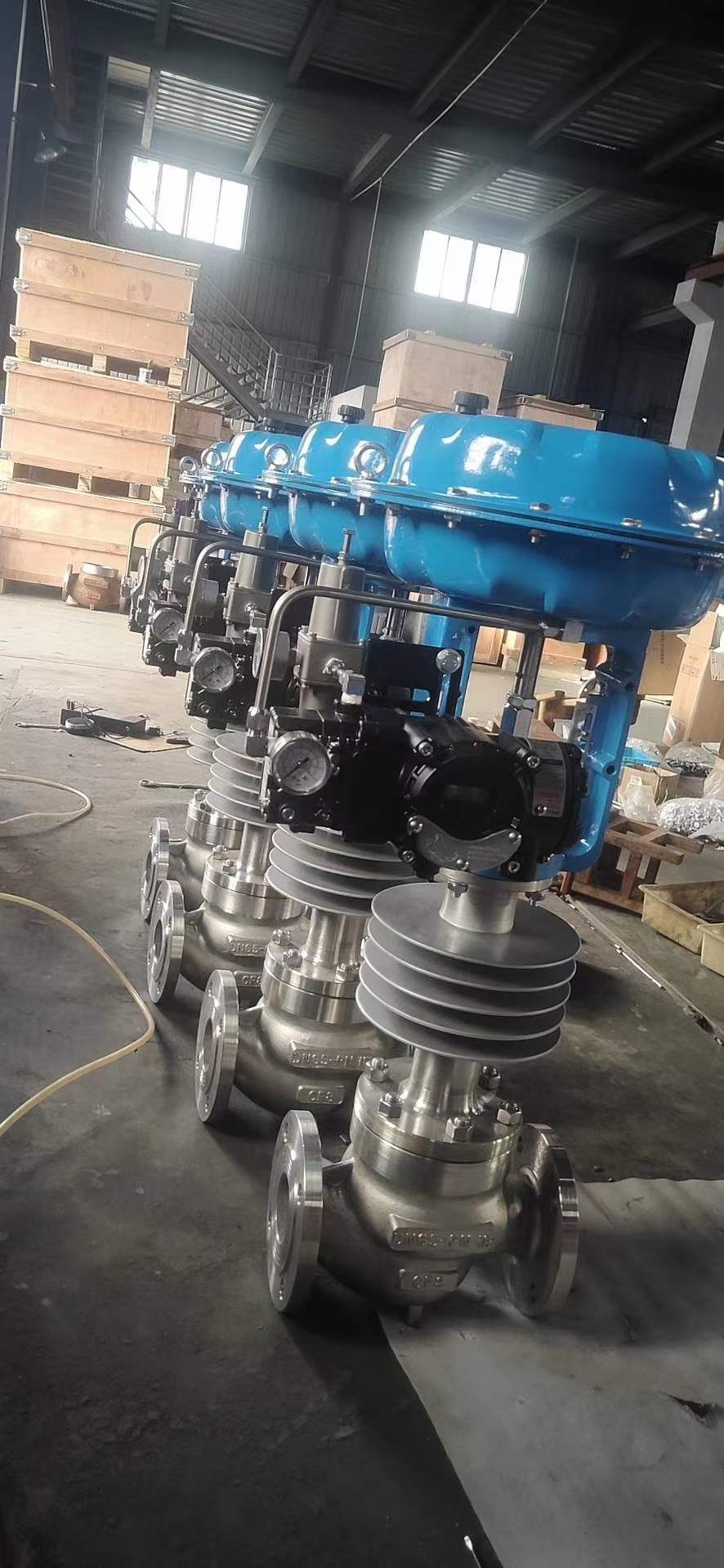

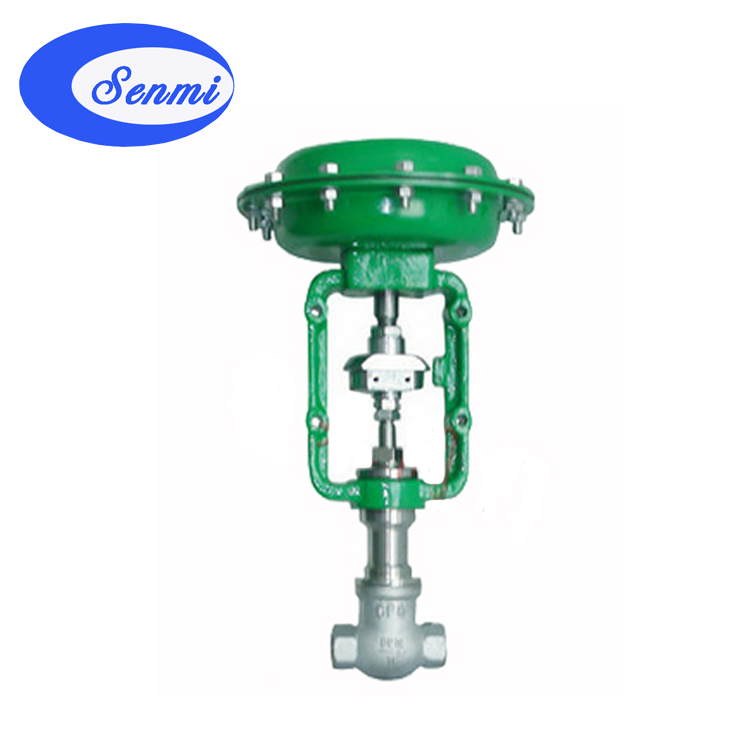

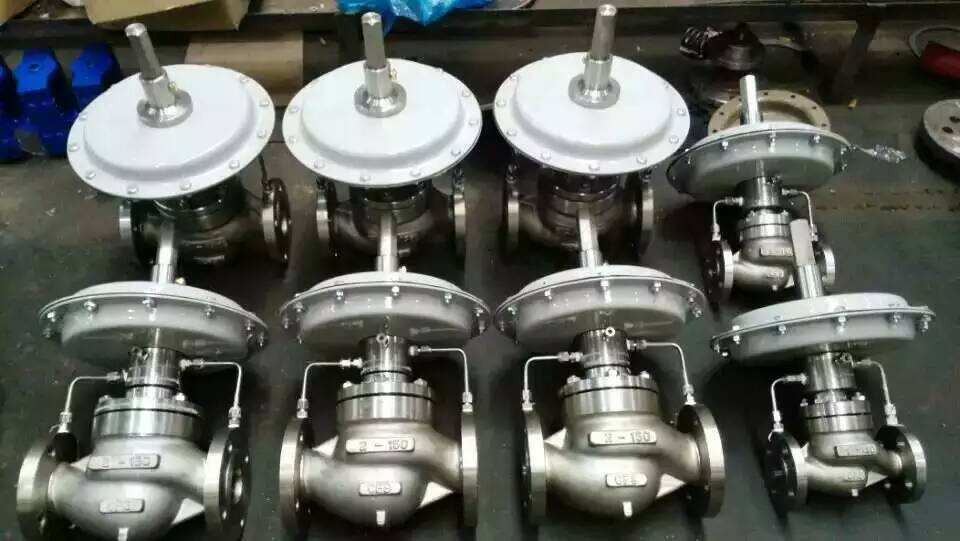

气动卫生调节阀实物图

气动卫生调节阀 连接尺寸

公称通径 DN(mm)

25

40

50

65

80

L

100

105

105

155

155

L0

100

125

125

175

175

H1

470

480

480

510

510

H3

180

180

180

236

236

L1

289

289

289

347

347

A

282

22

282

360

360

D

220

220

220

270

270

气动卫生调节阀 产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
