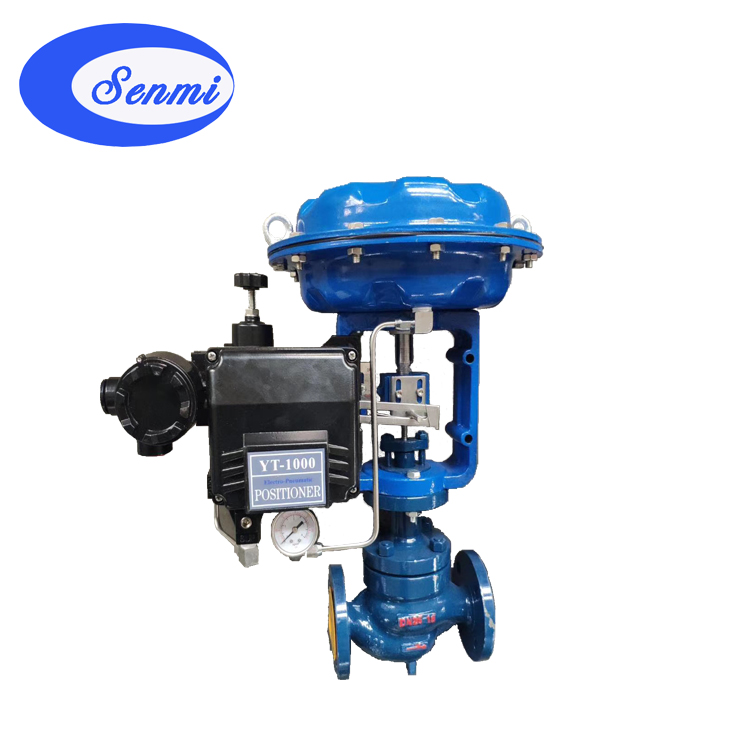

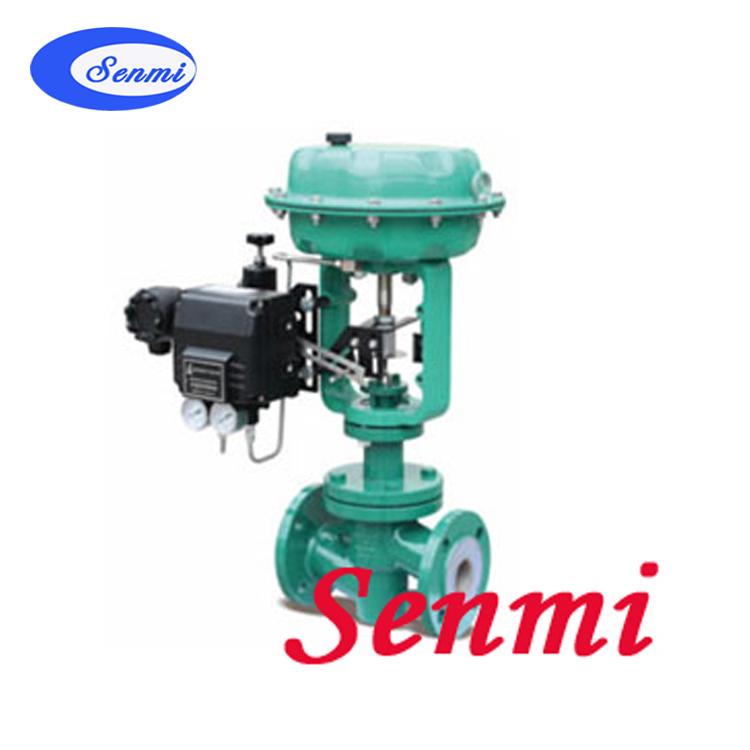

ZJHPF46气动衬氟调节阀

简要描述:ZJHPF46气动衬氟调节阀,衬四氟气动调节阀,耐酸碱气动调节阀

  • 产品型号:ZJHPF46
  • 产品产地:上海
  • 更新时间:2021-05-25
  • 访  问  量:2290

详细介绍

气动衬氟调节阀 产品概述

 上海彬米阀门生产的ZJHPF46气动衬氟调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯,高压衬氟塑工艺,又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的 调控。因而衬四氟气动调节阀广泛适用于化工、冶金、医药等行业中。该产品主要特点:
1)耐腐性好:阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯,能耐强腐蚀性流体。
2)密封性能好:采用聚四氟乙烯波纹管和填料双重密封。
3)泄漏量少:由于阀芯、阀座是软密封的泄漏量远远低于国家级标准。
4)调节精度高:采用精小型的气动执行机构和电动执行机构,体积小,重量轻。

气动衬氟调节阀 技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

150

阀座直径(dn)

20

25

32

40

50

65

80

100

150

额定流量系数(KV)

5.0

8

12

20

32

50

70

100

240

允许压差(MPa)

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0.6

公称压力(MPa)

1.62.54.06.4

额定行程(mm)

16

25

40

60

配用执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B45

阀芯形式

单座柱塞式衬氟阀芯

流量特性

快开特性

气动衬氟调节阀 执行机构

配置执行器类别

ZHA/B多弹簧簿膜执行机构

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

1016

24

40

4060

100

弹簧范围(KPa)

20100(标准)、20-6060-10040-20080-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70℃

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

气动衬氟调节阀 性能指标

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301

气动衬氟调节阀 零件材料



阀体、阀盖

ZG230-450F46

阀座、阀芯

304F46

阀杆

304F46

导向套

304F46

波纹管

不锈钢+F46



气动衬氟调节阀 连接尺寸

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

L

PN16/25

181

184

200

222

254

276

298

352

410

451

PN40

194

197

200

235

267

292

317

368

425

473

PN64

206

200

210

251

286

311

337

394

440

508

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

H1

132

132

158

170

179

214

221

234

270

294

H2

298

298

298

298

298

380

380

380

510

510

H3

180

180

180

180

180

236

236

236

310

310

L1

289

289

289

289

289

347

347

347

476

476

A

282

282

282

282

282

360

360

360

470

470

D

220

220

220

220

220

270

270

270

320

320

气动衬氟调节阀 产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
