气动活塞式控制阀

简要描述:气动活塞式调节阀

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-05-27
  • 访  问  量:2099

详细介绍

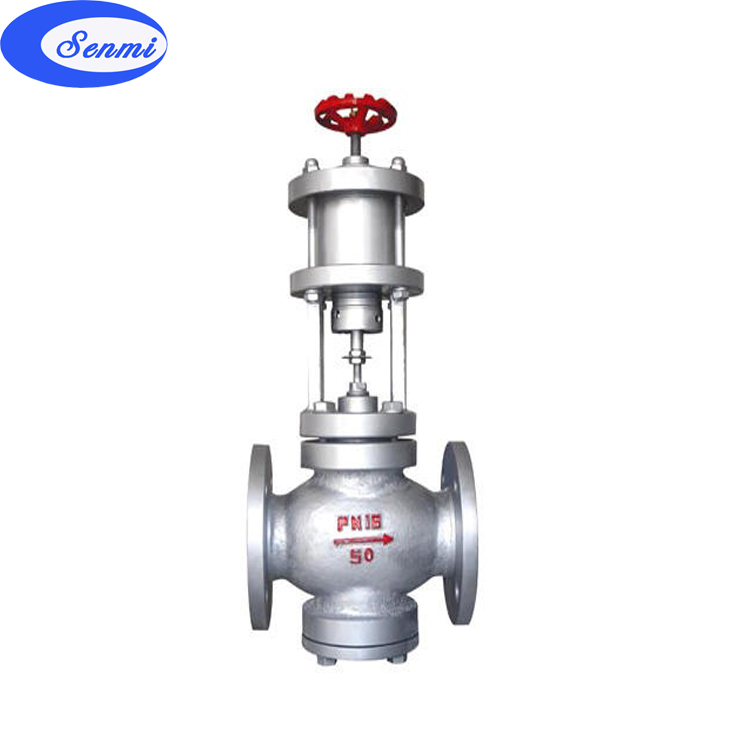

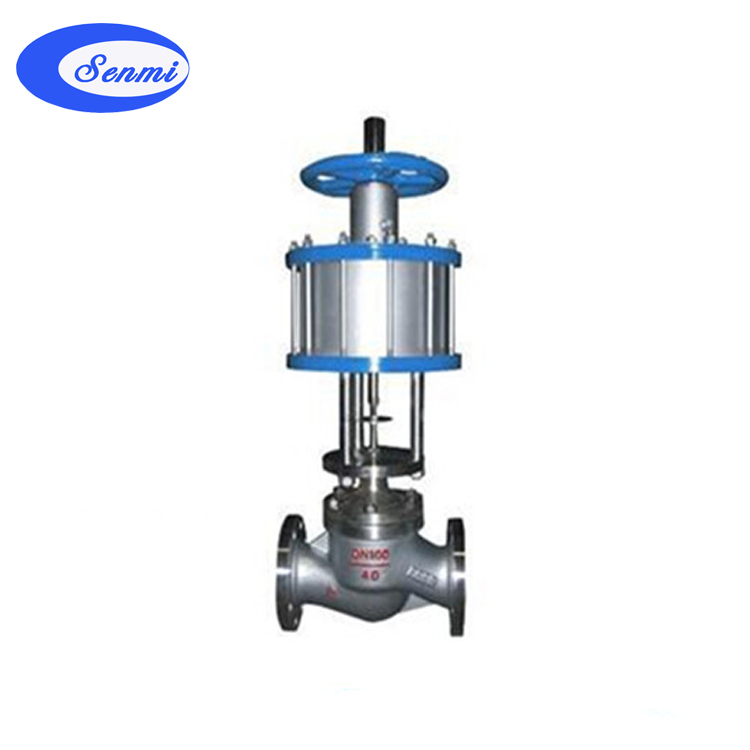

气动活塞式调节阀 产品概述

  上海彬米阀门生产的ZJHS气动活塞式调节阀是由ZSA(B)型弹簧活塞式执行机构和精小型单座(套筒)阀体组成,结构更轻小.推力更大,但灵敏度稍差。气动活塞式调节阀配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。气动活塞式调节阀阀芯采用平衡式结构,许用压差大,抗振性好,噪声低、稳定性好,装拆简便,选择不同的弹簧范围可得需要 的许用压差。气动活塞式调节阀应用于要求噪音低,工作压差大或安装位置受限制及要求响应速度快的工业销售过程自控系统中。

气动活塞式调节阀 技术参数

公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径 dN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

单座

11

17

27.5

44

69

110

176

275

440

630

1000

1600

套筒

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

单座

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

额定行程(mm)

16

25

40

60

100

执行器型号

ZSA/B-2P

ZSA/B-3P

ZSA/B-4P

ZSA/B-5P

ZSA/B-6P

阀盖形式

标准型-17+230℃、高温型+230+450℃、低温型-60-196℃、波纹管密封型-40+350℃

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式

单座柱塞型、套筒平衡式阀芯

流量特性

线性、等百分比

气动活塞式调节阀 执行机构

执行器型式

ZSA/BZSN型气动活塞式执行机构

执行器型号

ZSA/B-2P

ZSA/B-3P

ZSA/B-4P

ZSA/B-5P

ZSA/B-6P

气缸直径(mm)

125

160

200

250

320

行程(mm)

1016

1625

2540

5060

60100

弹簧范围(KPa)

气关式:40200,气关式80240100200200350350500

供气压力(MPa)

ZSAZSN0.4-0.6;ZS-P:气开比弹簧范围上限大0.05
气关按上限+下限+0.05

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

气动活塞式调节阀 性能指标

项目

指标值

项目

带定位器

基本误差%

1.0

始终点偏差值%

气开

始点

1.0

终点

回差%

1.0

气关

始点

1.0

死区%

0.4

终点

额定行程偏差%

2.5

允许泄漏量L/h

阀额定容量



气动活塞式调节阀 零件材料

1

阀体

WCB

304

316

316L

2

垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

3

阀座/套筒

304

304

316

316L

4

阀芯

304

304

316

316L

5

导向套/并帽

304

304

316

316L

6

中垫

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

7

阀盖

WCB

304

316

316L

8

阀杆

304

304

316

316L

9

金属垫

304

304

316

316L

10

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

11

螺栓

25

不锈钢

不锈钢

不锈钢

12

填料压盖

WCB

304

316

316L



气动活塞式调节阀 连接尺寸

公称通径 DN(mm)

20

25

32

40

50

65

80

100

125

150

200

L

PN16/25

181

184

200

222

254

276

298

352

410

451

600

PN40

194

197

200

235

267

292

317

368

425

473

610

PN64

206

200

210

251

286

311

337

394

440

508

650

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

170

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

207.5

H1

132

132

158

170

179

214

221

234

270

294

331

H2

290

290

290

325

325

440

440

440

590

590

590

H3

180

180

180

180

180

236

236

236

310

310

310

L1

289

289

289

289

289

347

347

347

476

476

476

W

282

282

282

282

282

360

360

360

470

470

470

D

220

220

220

220

220

270

270

270

320

320

320

气动活塞式调节阀 产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
