ZDHW电动小流量调节阀

简要描述:ZDHW电动小流量调节阀,电动内螺纹调节阀,电动调节阀,调节阀

  • 产品型号:ZDHW
  • 产品产地:上海
  • 更新时间:2021-05-19
  • 访  问  量:1963

详细介绍

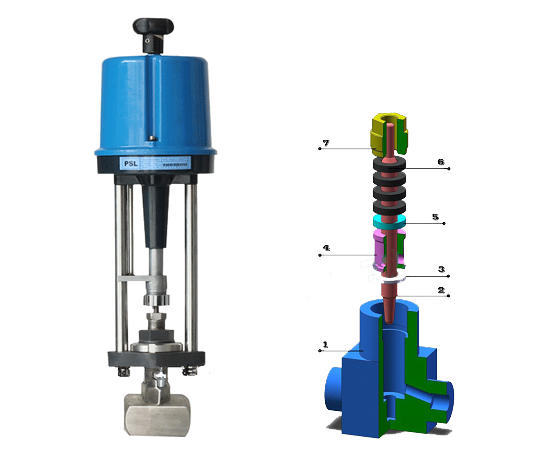

电动小流量调节阀 产品概述

SENMI阀门生产的ZDHW电动小流量调节阀可适应各种不同流量要求的工况。配由引进德国技术的PSL系列电子式电动执行器,电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号(420mADC15VDC)及单相电源即可控制运转,实现对流量等参数的调节。电动小流量调节阀是针对某些特殊工况量身定制的电动调节阀,微小流量电动调节阀是采用锻造阀体锻制而成,易做成高压结构。阀芯尺寸可从加工差等0.15-15mm,微小流量电动调节阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点,电动小流量调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的 工业过程自动控制系统中。

电动小流量调节阀 技术参数

公称通径(DN)

G3/8"1/2"G3/4"G1"

阀座直径(dn)

1.5

2

3

4

5

6

7

8

9

10

11

12

15

额定流量系数KV

0.025

0.05

0.08

0.12

0.20

0.32

0.50

0.80

1.00

1.40

1.55

1.85

2.23

允许压差(MPa)

公称压力

公称压力(MPa)

1.62.54.06.410.016.025.032.0

额定行程(mm)

8

10

12

阀盖形式

标准型(-17+250℃)、高温型(+250+450℃)、低温型(-40-196℃)、波纹管密封型(-40+350℃)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

单座市

流量特性

等百分比、直线性

配置执行器类别

PSL系列、3810L系列等电动执行器(客户指定品牌亦可)

执行器参数

电源电压:220V、输入信号:4-20mA1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄

环境温度:-25+70℃、环境湿度:≤95%

电动小流量调节阀 性能指标

项目

指标值

基本误差%

3810L±2.5; 配PSL±1.0

回差%

381L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301

电动小流量调节阀 零件材料

阀体

WCB

304

316

316L

垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

阀座

304

304

316

316L

阀芯

304

304

316

316L

阀盖

WCB

304

316

316L

阀杆

304

304

316

316L

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

填料压盖

WCB

304

316

316L



电动小流量调节阀 连接尺寸

公称通径DN

阀座直径dn

L

H

H1

H2

D

G3/8“

1.515

95

30

130

465

177

G1/2“

1.515

95

30

130

465

177

G3/4“

1.515

110

30

130

465

177

G1“

1.515

110

30

130

465

177

电动小流量调节阀 产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)

尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
