电动双座调节阀,ZDHN电动平衡式调节阀,电动双导向调节阀

简要描述:电动双座调节阀,ZDHN电动平衡式调节阀,电动双导向调节阀,电动调节阀,调节阀

  • 产品型号:SMZDHN
  • 产品产地:上海
  • 更新时间:2021-05-18
  • 访  问  量:1780

详细介绍

电动双座调节阀 产品概述

上海彬米阀门生产的ZDHN电动双座调节阀采用双导向结构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。电动双座调节阀是采用我公司自主研发的双座阀体及直行程电动执行器组成。电动双座调节阀所配置的电动执行器内含饲服放大器,接受统一的4-20mA1-5V·DC的标准 信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,来进行对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动双座调节阀广泛用于精确控制气体、液体、蒸汽等介质,特别使用于压差较大且对泄露量要求不严格干净介质场合。

电动双座调节阀 技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

直线

10

12.5

19.5

30.5

48.4

76

125

195

305

484

760

1000

1600

等百分

8

11

17,6

27.5

44

69

110

176

275

440

690

900

1300

允许压差(MPa)

公称压力

公称压力(MPa)

1.62.54.06.410.0

额定行程(mm)

16

25

40

60

100

阀盖形式

标准型(-17+250℃)、高温型(+250+450℃)、低温型(-40-196℃)、波纹管密封型(-40+350℃)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

双座柱塞导向型阀芯

流量特性

直线性、等百分比

配置执行器类别

381L系列电动执行器、PSL系列电动执行器、(亦可客户指定品牌执行器)

执行器参数

电源电压:220V/50Hz、输入信号:4-20mA1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄、手轮

环境温度:-25+70℃、环境湿度:≤95%

电动双座调节阀 性能指标

项目

指标值

基本误差%

3810L±2.5; 配PSL±1.0

回差%

381L ±2.5; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量(硬密封)、零泄漏(软密封)

可调范围R

301

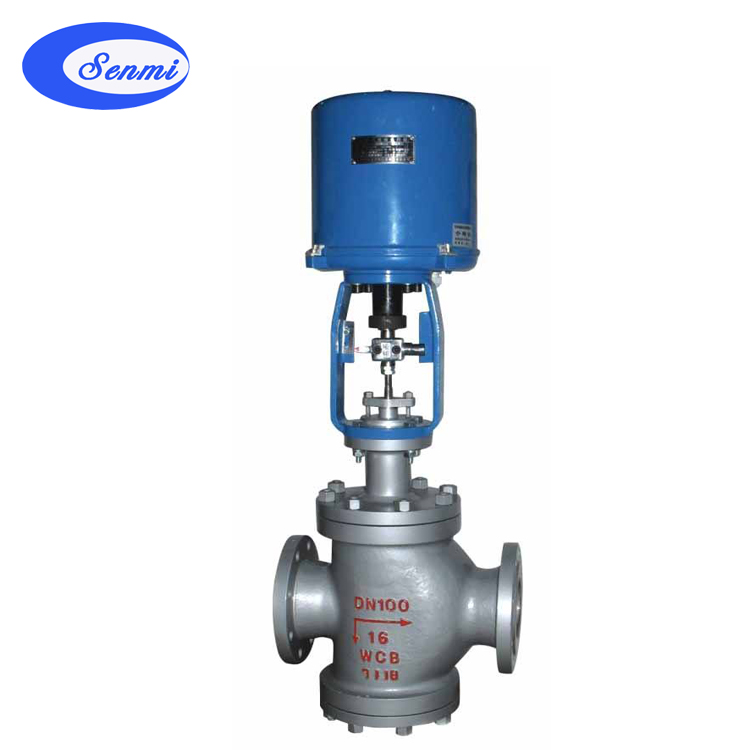

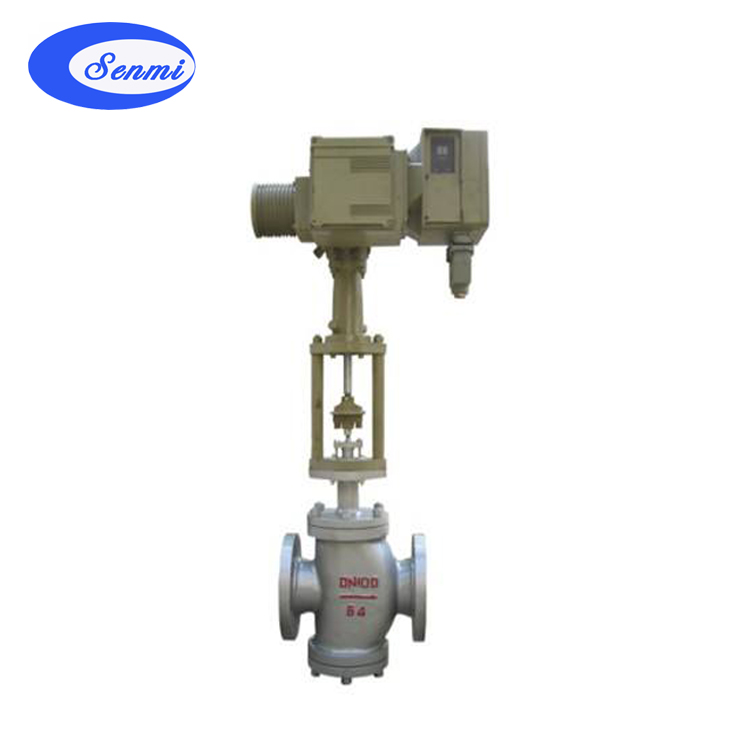

电动双座调节阀实物图

电动双座调节阀 零件材料

序号

零件名称

零件材料

1

底座

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

2

阀体

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

3

垫片

PTFE、金属石墨垫片

4

阀座

304

304

316

316L

5

阀芯组件

304

304

316

316L

6

密封中垫

PTFE、金属石墨垫片

7

导向套

304

304

316

316L

8

阀盖

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

9

填料

PTFE、柔性石墨、对位聚苯

10

压盖

WCB(ZG25)

CF8(304)

CF8M(316)

CF3M(316L)

电动双座调节阀 连接尺寸图







ZDHN电动双座调节阀 (配引进型PS执行器)

ZRHN电动双座调节阀 (配引进型381执行器)

电动双座调节阀 连接尺寸



公称通径(DN)

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

805

PN64

200

210

235

265

295

320

370

440

475

570

750

820

H

PN16/25

117

120

139

144

188

208

220

268

278

320

441

503

PN40

124

128

145

150

195

220

230

280

290

335

465

528

PN64

130

135

155

170

205

240

255

295

310

360

480

550

H1

165

185

185

205

245

255

270

335

365

430

560

680

H2

3810L

373

495

495

495

700

700

700

725

725

725

725

725

PSL

465

465

465

465

560

560

560

560

560

788

788

788

D

3810L

225

225

225

225

257

257

257

310

310

310

310

310

PSL

177

177

177

177

182

182

182

182

182

218

218

218

电动双座调节阀 产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)
尽量详细提供以上技术参数,方便我彬米公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
