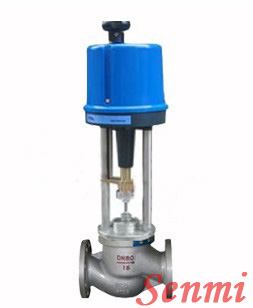

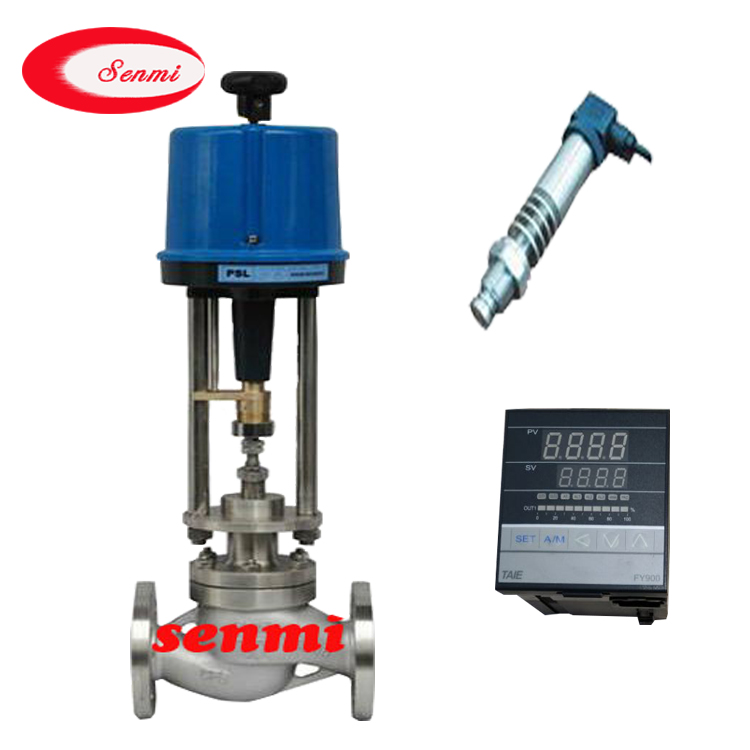

电动温度调节阀 产品概述
上海彬米阀门生产的电动温度调节阀是由阀体、阀座、阀芯阀杆、导向套、阀盖及密封填料与电动执行器经配合后组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动单座调节阀流体通道成S型，压降损失小，流量大，流量特性精度高，可调范围广。属于智能电动调节阀系列产品之一，是一种高性能的电动单座调节阀，适用于各种不同压力和温度的流体和对泄漏要求高的场合。电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动单座调节阀广泛应用于电力、冶 金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。
电动单座调节阀 技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数(KV) |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
允许压差(MPa) |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.2 |
0.1 |
|
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|||||||||||||
|
压盖形式 |
螺栓压紧式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||
|
流量特性 |
直线性、等百分比 |
|||||||||||||
|
配置执行器类别 |
381L系列电动执行器、PSL系列电动执行器 |
|||||||||||||
|
执行器参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|||||||||||||
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
||||||||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
||||||||||||||
电动单座调节阀 性能指标
|
项目 |
指标值 |
||
|
基本误差% |
配3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||

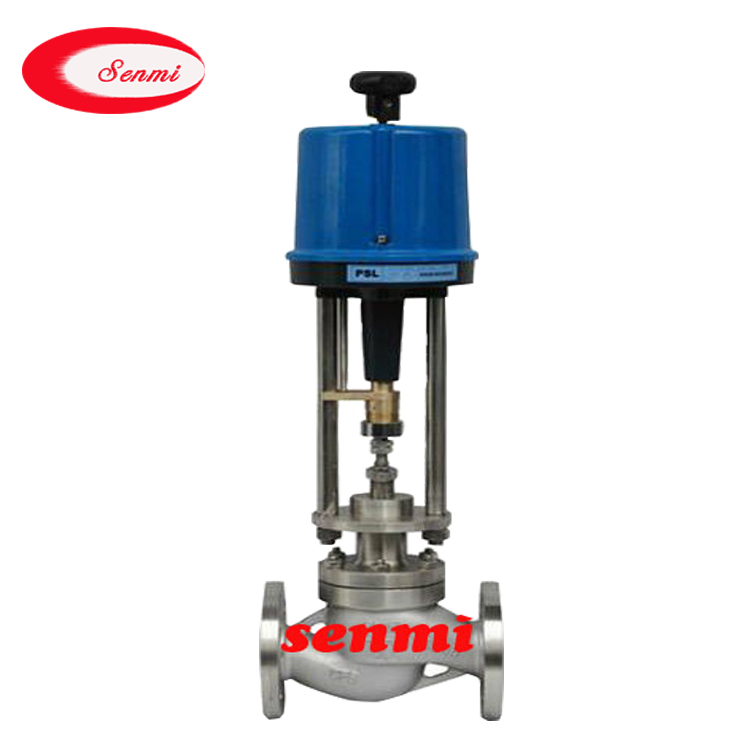

电动单座调节阀实物图
电动单座调节阀 零件材料
|
序号 |
零件名称 |
零件材料 |
|||
|
1 |
阀体 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
2 |
垫片 |
304 |
304 |
316 |
316L |
|
3 |
阀座 |
304 |
304 |
316 |
316L |
|
4 |
阀芯 |
304 |
304 |
316 |
316L |
|
5 |
导向套 |
304 |
304 |
316 |
316L |
|
6 |
中垫 |
PTFE、金属石墨缠绕垫片 |
|||
|
7 |
阀盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
8 |
阀杆 |
304 |
304 |
316 |
316L |
|
9 |
填料 |
PTFE、石墨 |
|||
|
10 |
压盖 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
电动单座调节阀 连接尺寸图
|
|
|
|
ZRHP电动单座调节阀 (配引进型381执行器) |
ZRHP电动单座调节阀 (配引进型PS执行器) |
电动单座调节阀 连接尺寸
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
760 |
910 |
|
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
390 |
450 |
|
|
H2 |
3810L |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
|
D |
3810L |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
PSL |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
电动单座调节阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我彬米公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
