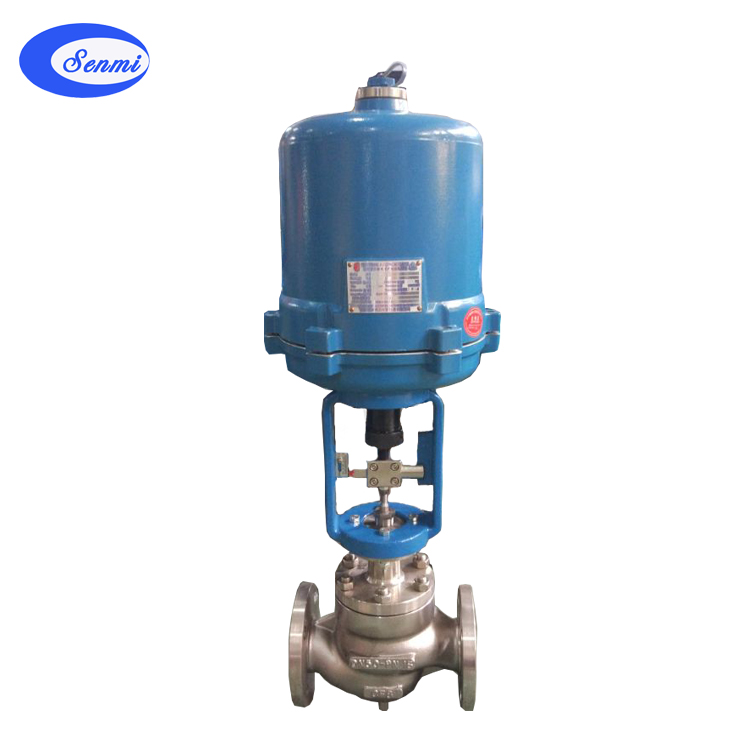

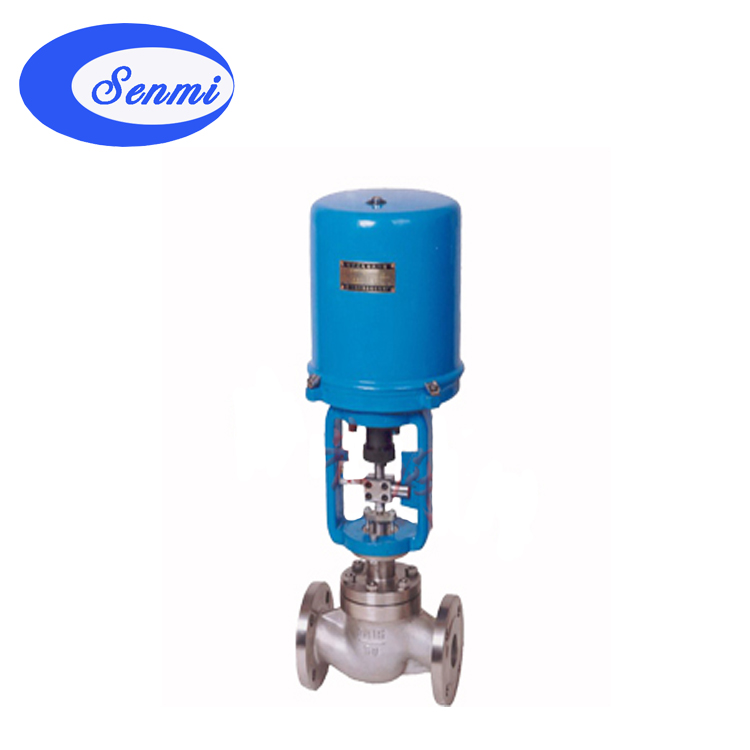

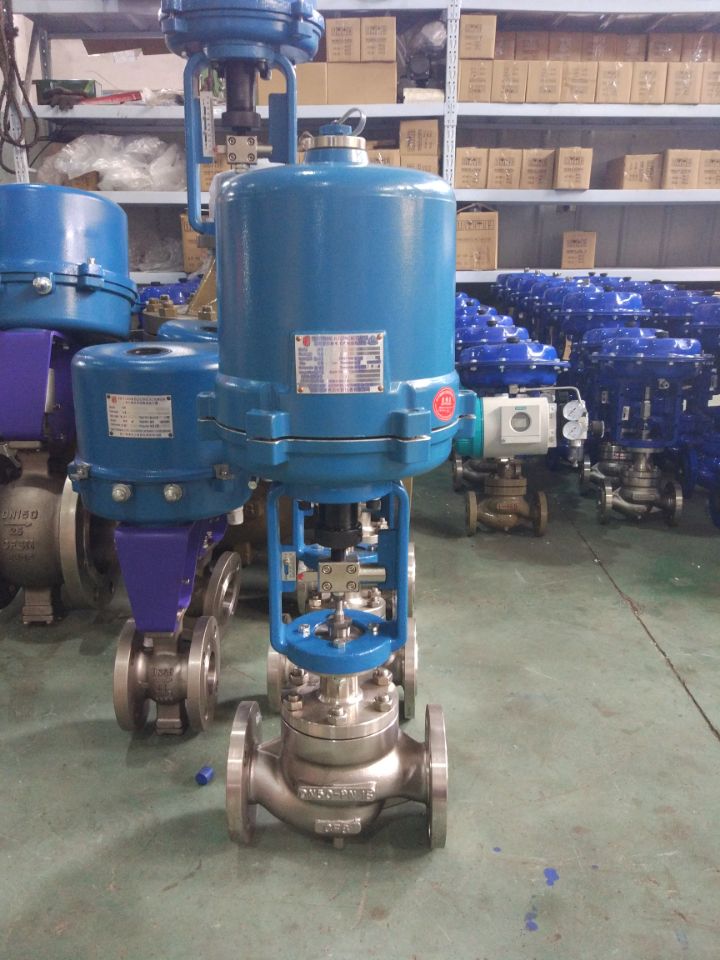

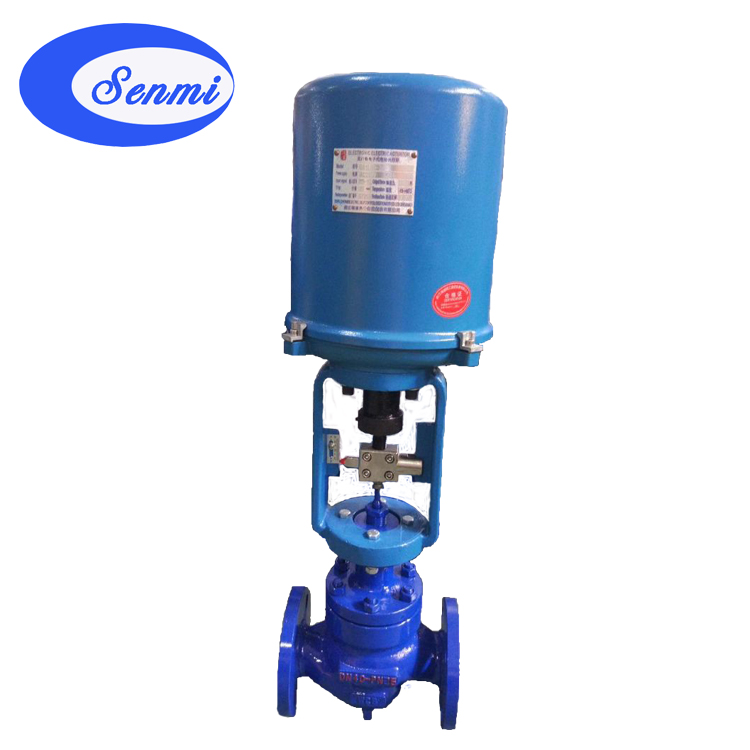

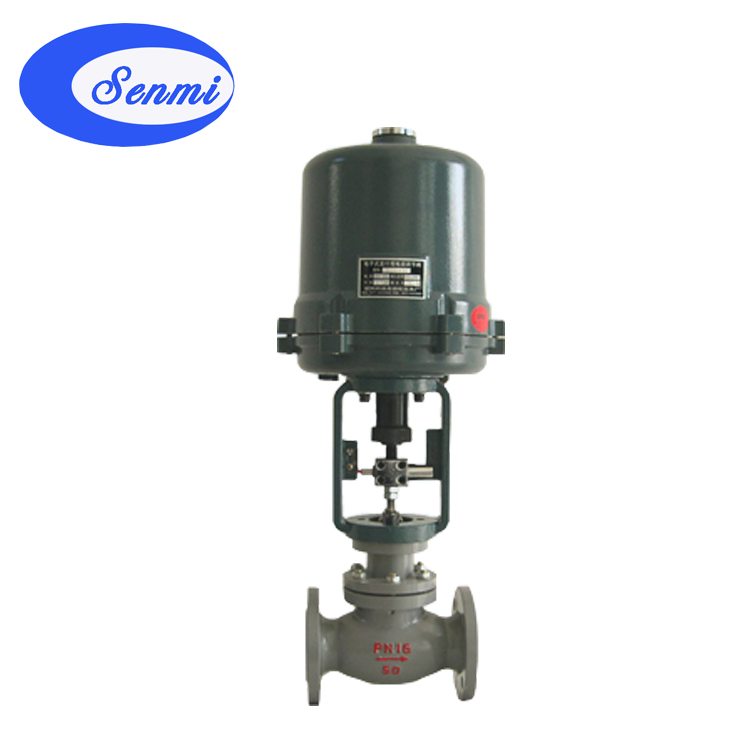

防爆电动调节阀(配3810执行器)
|
电动高温调节阀
|
二、电动二通调节阀 主要零件材料及结构图
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
4 |
导向套 |
WCB |
CF8 |
CF8M |
CF3M |
|
5 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
||||
8 |
弹簧 |
65Mn |
304 |
316 |
316L |
|
9 |
螺母 |
304 |
304 |
316 |
316L |
三、电动二通调节阀 阀盖形式
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数
(KV) |
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
等百
分比 |
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|||||||||
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
|||||||||||||
执行机构型号
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
||||||||
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|||||||||
固有流量特性
|
直线、等百分比
|
|||||||||||||
固有可调比
|
50:1
|
|||||||||||||
工作温度t(℃)
|
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
|
|||||||||||||
输入信号
|
0-10mADC、4-20mADC、220VAC(开关信号)
|
|||||||||||||
电动二通调节阀电源电压
|
220VAC 50Hz
|
五、电动防爆调节阀 电动执行机构
1、电动执行机构主要性能参数
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
||||
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
201
|
381LSA-08
381LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
电源:AC220V 50Hz
输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:IP67 带手轮 |
电源:AC220V 50Hz
输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄 |
202
|
381LSA-20
381LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
204
|
381LSB-30
381LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
208
|
381LSB-50
381LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、主要性能指标
项目
|
指标值
|
||
基本误差%
|
配3610L±2.5; 带定位器 ±1.0
|
||
回差%
|
配361L ±2.0; 配PSL±1.0
|
||
死区%
|
1.0
|
||
始终点偏差%
|
电开
|
始点
|
±2.5
|
终点
|
±2.5
|
||
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
可调范围
|
50:1
|
||
额定行程偏差%
|
2.5
|
||
泄量量L/H
|
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
|
3、电动防爆调节阀允许压差
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||||
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
执行机构
|
允许压差△P(MPa)
|
||||||||||||||||
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
配361L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
结构长度
(L) |
PN16/25
|
185
|
200
|
205
|
222
|
250
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
|
PN64、100
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
|
常温型
(H) |
PN16/25
|
699
|
711
|
728
|
728
|
731
|
827
|
839
|
857
|
895
|
1140
|
1160
|
1305
|
1512
|
PN40
|
679
|
721
|
738
|
738
|
741
|
837
|
849
|
867
|
905
|
1150
|
1180
|
1335
|
1565
|
|
PN64/100
|
682
|
733
|
750
|
750
|
753
|
849
|
861
|
879
|
917
|
1180
|
1240
|
1385
|
1605
|
|
高温型
(H) |
PN16/25
|
849
|
861
|
893
|
893
|
901
|
975
|
1024
|
1067
|
1250
|
1400
|
1420
|
1513
|
1670
|
PN40
|
859
|
871
|
903
|
903
|
911
|
985
|
1034
|
1077
|
1260
|
1415
|
1440
|
1545
|
1690
|
|
PN64/100
|
875
|
885
|
915
|
915
|
923
|
997
|
1055
|
1095
|
1280
|
1450
|
1465
|
1575
|
1720
|
|
H1
|
PN16/25
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
PN64/100
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
