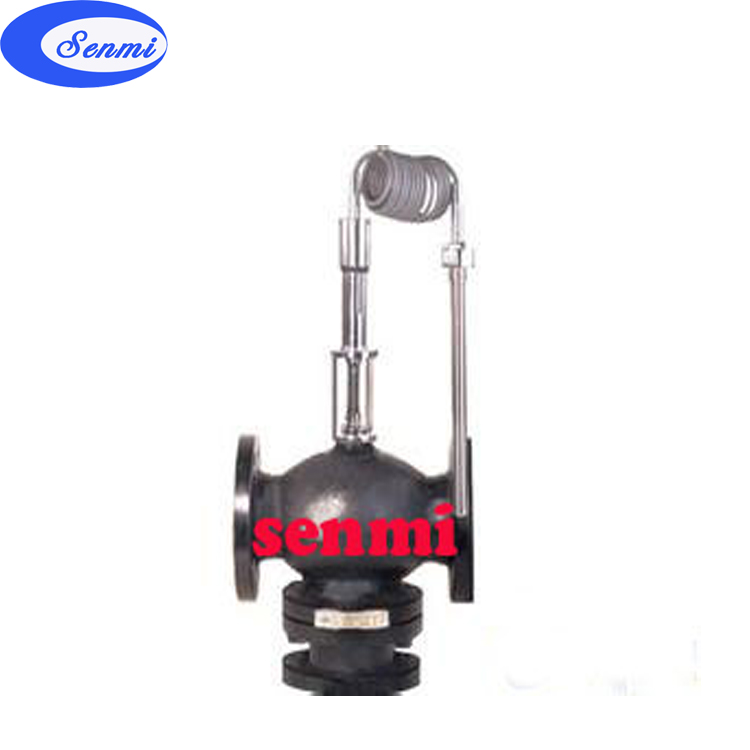

自力式三通温度调节阀
|

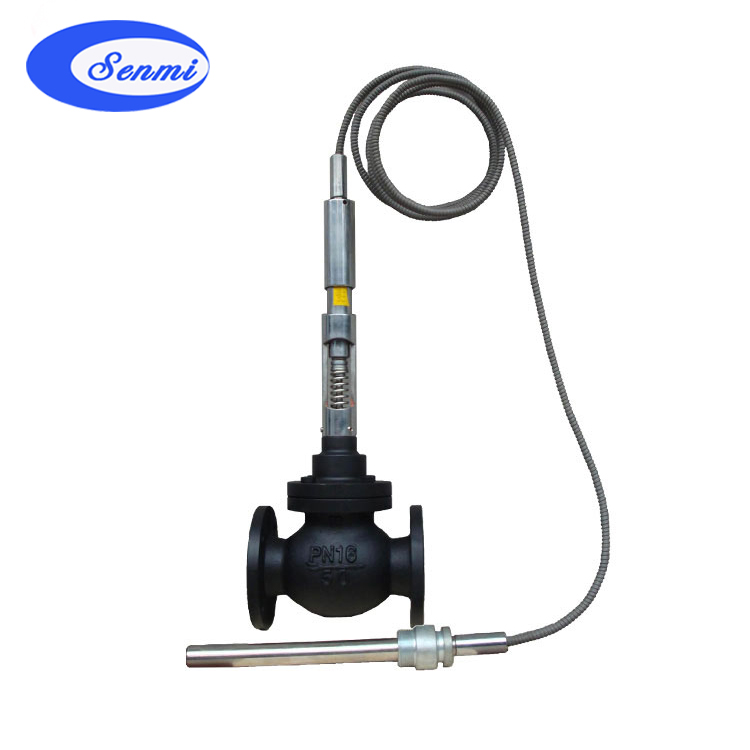

自力式二通温度调节阀
|
一、自力式三通温度调节阀 概述
SENMI自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品。自力式温度调节阀适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。自力式三通温控阀广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。
二、自力式三通温控阀 主要技术参数
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
额定流量系数Kv
|
单座、套筒
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
双座
|
|
12
|
22
|
33
|
53
|
83
|
132
|
209
|
330
|
528
|
允许压差(MPa)
|
1.6
|
1.0
|
0.5
|
公称压力(MPa)
|
1.6 4.0
|
固有流量特性
|
快开
|
工作温度℃
|
≤300
|
自力式三通温度调节阀适合介质
|
气体、蒸汽、低粘度液体
|
法兰尺寸、型式
|
PN10、16、GB9113-88凸式PN40凹式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)
|
结构长度
|
按GB12221-89标准
|
温度设定范围℃
|
0~70 50~120 100~170 150~220
|
温度传递系数(mm/℃)
|
0.8
|
时间反应常s
|
120
|
超温保护℃
|
设定温度范围上限值+50
|
温包材质
|
黄铜
|
三、自力式三通温控阀 主要性能指标
控制精度%
|
±5
|
允许泄
漏量
|
硬密封(L/H)
|
单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量
|
软密封
(ml/min)
|
DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
四、自力式三通温度调节阀 外形尺寸与重量
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
法兰距离 L
|
|
|
|
|
|
|
|
|
|
|
总高度 H
|
|
|
|
|
|
|
|
|
温包插入深度 T
|
430
|
630
|
温包外露高度 h
|
350
|
温包接头
|
G1" , G1 1/4"
|
毛细管长度m
|
3,5,8,15(可根据用户要求提供)
|
温包直径 D
|
25(护套直径φ28)
|
重量(Kg)
|
8
|
10
|
13
|
15
|
18
|
30
|
35
|
60
|
75
|
85
|
五、自力式三通温控阀 介质与温度的关系
阀体材质
|
公称
压力
(MPa)
|
介质温度℃
|
≤150
|
≤200
|
≤250
|
≤300
|
≤350
|
≤400
|
≤425
|
≤450
|
最大工作压力(MPa)
|
HT200
|
1.0
|
1.0
|
|
|
|
|
|
|
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
ZG230-450
|
1.6
|
1.57
|
1.52
|
1.44
|
1.28
|
1.12
|
0.88
|
0.72
|
|
ZG1Cr18Ni9Ti
|
1.6
|
1.6
|
1.6
|
1.4
|
1.25
|
1.1
|
1.0
|
0.9
|
0.75
|
ZG0Cr18Ni12Mo2Ti
|
4.0
|
4.0
|
4.0
|
3.6
|
3.2
|
2.8
|
2.5
|
2.2
|
1.9
|
6.4
|
6.4
|
6.4
|
5.6
|
5.0
|
4.5
|
4.0
|
3.6
|
3.0
|
六、自力式三通温控阀 主要零件及推荐使用温度范围
零件名称
|
材料
|
温度范围
|
阀体、阀盖
|
HT200
|
-20~200℃
|
ZG230-450
|
-40~450℃
|
ZG1Cr18Ni9Ti
|
-250~550℃
|
ZG0Cr18Ni12Mo2Ti
|
-250~550℃
|
阀芯、阀座
|
1Cr18Ni9Ti
|
-250~550℃
|
0Cr18Ni12Mo2Ti
|
-250~550℃
|
(增强)聚四氟乙烯
|
-20~200℃
|
司太莱合金堆焊
|
-250~550℃
|
压力平衡元件
|
波纹管
|
18Ni12Mo2Ti
|
-160~300℃
|
弹簧
|
18Ni12Mo2Ti
|
-160~250℃
|

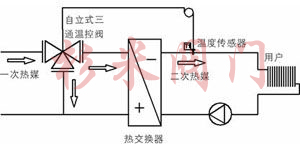

七、自力式三通温控阀安装图
彬米阀门通过多年的努力和技术创新,目前在自力式调节阀,自力式压力调节阀,自力式温度调节阀技术方面,我公司已具备成熟的生产技术,生产的自力式三通温度调节阀质量优秀,温度调节能力高性能稳定,外形美观,是各种管道工程设备采购流量调节阀的首选.欢迎来电定购.请与我们联系!4001-123-180
