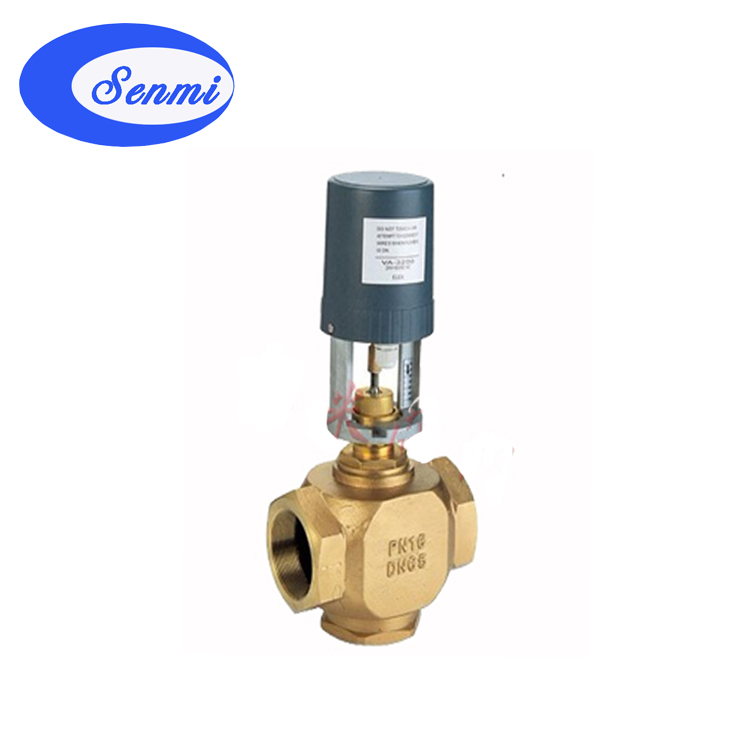

黄铜电动比例调节阀

简要描述:

  • 产品型号:SVB3200
  • 产品产地:上海
  • 更新时间:2021-04-30
  • 访  问  量:4495

详细介绍

一、电动二通阀用途
SVG3200系列螺纹电动调节二通阀,三通阀配以驱动控制装置后,能调节蒸汽或者采暖,通风以及空调系统的流量,广泛应用于暖空调系统中。
 阀体:黄铜或青铜为铸钢
阀杆:不锈钢1Cr18Ni9
阀杆密封件:丁青橡胶或聚四氟乙烯
 二、电动二通阀主要技术参数
公称压力:1.6Mpa
联接方式:BSP平行内螺纹型(BS21)
介质温度:120℃
介 质:水/蒸汽
三、电动二通阀型号及尺寸电动二通阀



型号
规格DN(mm)
流量系数(KV)
行程(mm)
关闭压差(kpa)
主要尺寸(mm)
L
H
VB-3200
DN25
10
19
1400
110
265
DN32
16
22
800
120
270
DN40
25
22
500
130
275
DN50
40
22
400
145
285



四、内螺纹电动调节阀型号及尺寸电动三通阀



型号
规格DN(mm)
流量系数
(KV)
行程(mm)
关闭压差
(kpa)
主要尺寸(mm)
L
H
H1
VB-3300
DN25
10
19
1400
110
265
80
DN32
16
22
800
120
270
85
DN40
25
22
500
130
275
85
DN50
40
22
400
145
285
90

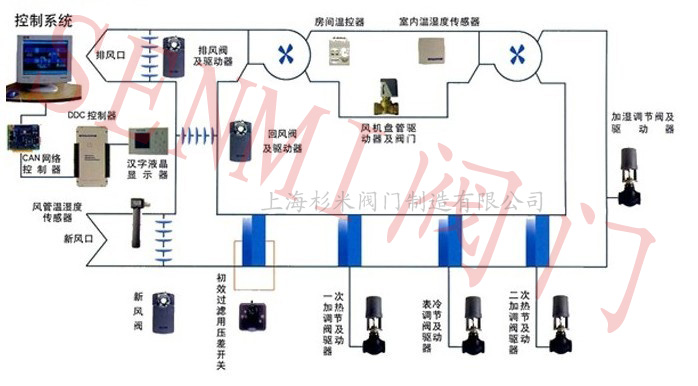

 五、电动两通调节阀控制系统原理图
