内螺纹隔膜阀

简要描述:彬米公司专业生产内螺纹隔膜阀,以及内螺纹隔膜阀,等多种内螺纹隔膜阀。

  • 产品型号:G11W
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:1874

详细介绍

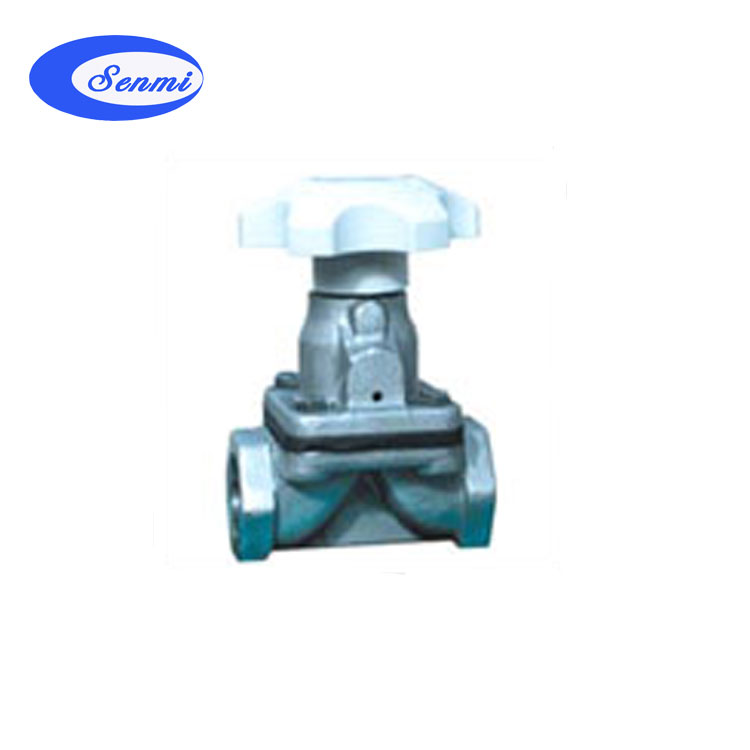

G11W内螺纹隔膜阀
一、G11W内螺纹隔膜阀 特点
G11W内螺纹隔膜阀产品名称:内螺纹隔膜阀产品特点:设计与制造:BS5156 结构长度:BS5156 法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀

二、G11W内螺纹隔膜阀主要零部件材料

序号 名称 材料
1 阀体 铸铁、球墨铸铁、碳钢、不锈钢
2 隔膜 橡胶
3 阀瓣 铸铁、不锈钢
4 阀杆 碳钢、不锈钢
5 阀盖 铸铁、球墨铸铁、碳钢、不锈钢
6 手轮 铸铁

三、G11W内螺纹隔膜阀 用途

内螺纹隔膜阀专用于控制一般腐蚀性介质,可供各类管路或设备上作启闭及节流用。
适用温度:≤120℃、≤150℃(按照隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6

四、G11W内螺纹隔膜阀测试

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

五、G11W内螺纹隔膜阀 主要尺寸参数

公称通径 公称压力 MPa 工作压力 MPa L mm SW mm b mm H1 mm H2 mm D0 mm 质量 Kg
DN G
8 1/4 1.6 1.6 50 20 - 60 66 45 0.6
10 3/8 50 24 - - - 45 0.7
15 1/2 65 38 8 84 92 50 0.8
20 3/4 85 40 12 93 103 50 1.1
25 1 110 48 18 106 120 66 1.9
32 1 1/4 120 58 18 137 156 96 3.3
40 1 1/2 140 69 18 142 163 96 4.2
50 2 165 85 20 167 192 96 5.8
65 2 1/2 1.0 203 60 20 190 225 165 9.5
80 3 254 105 32 206 246 230 16.2
