堰式衬胶隔膜阀

简要描述:本公司专业生产堰式衬胶隔膜阀,以及堰式衬胶隔膜阀,等多种堰式衬胶隔膜阀。

  • 产品型号:G41J
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:2246

详细介绍

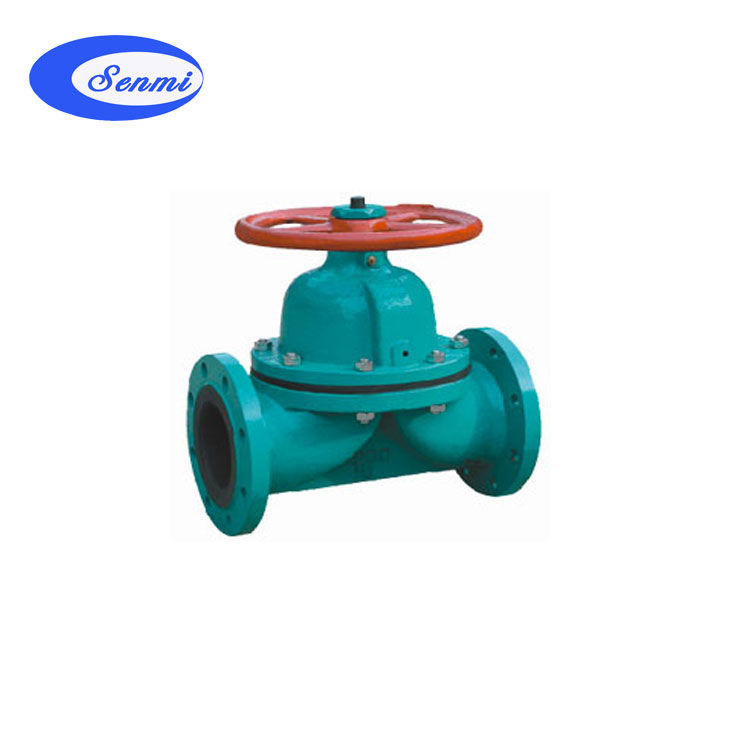

G41J堰式衬胶隔膜阀

一、堰式衬胶隔膜阀 产品概述

公司生产的G41J堰式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,G41J堰式衬胶隔膜阀适用适用于不同工作温度和流体管路。堰式衬胶隔膜阀适用温度:≤85≤100≤120≤150(按照衬里和隔膜材料)

 二、堰式衬胶隔膜阀 产品特点

1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜开,使得隔膜上方的阀盖,阀杆等到零件不受介质侵蚀;
5、隔膜可更换,维护费用纸;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性;

三、堰式衬胶隔膜阀 设计规范

设计与制造

GB/T12239

结构长度

GB/T12221JB/T1688

法兰连接尺寸

GB/T4216JB/T 78

四、堰式衬胶隔膜阀 主要零件材料

1

铸铁、球墨铸铁、碳钢、不锈钢

2

无衬里、橡胶

3

橡胶

4

铸铁

5

铸铁、球墨铸铁、碳钢、不锈钢

6

碳钢、不锈钢

7

铸铁

五、堰式衬胶隔膜阀 主要性能规范

试验压力 (MPa)

公称压力 PN(MPa)

0.6

1.0

壳体试验压力 PT

0.9

1.5

密封试验压力()

0.66

1.1

密封试验压力()

0.5-0.7

适用介质

G41W-6/10

G41J-6/10

G41F-6/10

非腐蚀性流体

一般腐蚀性流体

强腐蚀性流体

适用温度

≤100

≤80

-50-150



六、堰式衬胶隔膜阀 主要外形尺寸

型号

公称通径DN(mm)

尺寸(mm)

L

D1

D

D0

Z-φd

H

H1

G41W-6
G41J-6
G41F-6

25

145

85

115

120

4-φ14

121

135

32

160

100

135

120

4-φ18

132

150

40

180

110

145

140

4-φ18

156

176

50

210

125

160

140

4-φ18

169

195

65

250

145

180

200

4-φ18

302

225

80

300

160

195

200

4-φ18

216

256

100

350

180

215

280

8-φ18

270

322

125

400

210

245

320

8-φ18

338

406

150

460

240

280

320

8-φ23

331

464

200

570

295

335

400

8-φ23

518

638

250

680

350

390

500

12-φ23

598

734

300

790

400

440

560

12-φ23

698

778

350

900

460

500

560

16-φ23

723

883

400

1000

515

565

640

16-φ25

868

1078

G41W-10
G41J-10
G41F-10

25

145

85

115

120

4-φ14

121

135

32

160

100

135

120

4-φ18

132

150

40

180

110

145

140

4-φ18

156

176

50

210

125

160

140

4-φ18

169

195

65

250

145

180

200

4-φ18

202

236

80

300

160

195

200

4-φ18

216

256

100

350

180

215

280

8-φ18

270

322

125

400

210

245

320

8-φ18

338

406

150

460

240

280

320

8-φ23

384

464

七、堰式衬胶隔膜阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定彬米阀门的堰式衬胶隔膜阀产品型号,请按型号直接向我司销售部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
