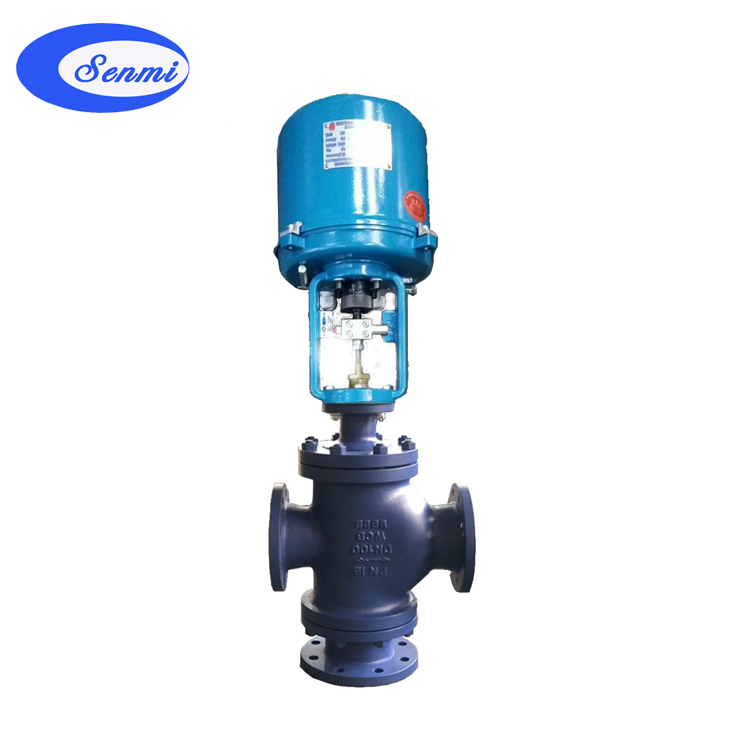

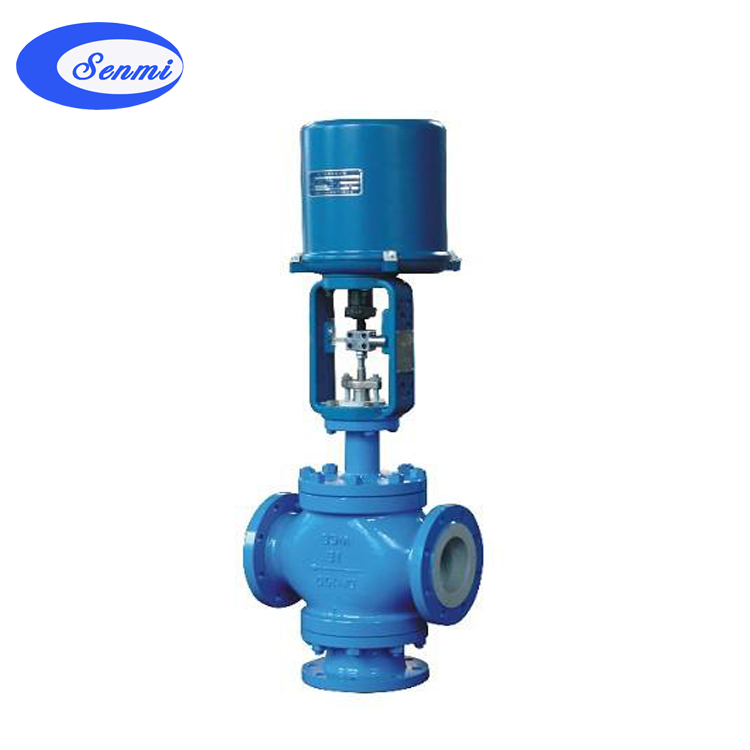

电动三通调节阀|电动三通分流调节阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售电动三通调节阀|电动三通分(合)流调节阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动三通调节阀|电动三通分(合)流调节阀系列有着多年的经验。

  • 产品型号:ZRSF
  • 产品产地:上海
  • 更新时间:2021-05-19
  • 访  问  量:2481

详细介绍

一、电动三通分流调节阀 概述
   ZRSF(H)电动三通分流调节阀采用双阀芯上下导向结构,配用电动执行机构机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。可用于各种不同的工作条件,特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4;阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。

二、电动三通分流调节阀 主零件材料及结构图

1

阀体

WCB

CF8

CF8M

CF3M

2

阀座

304

304

316

316L

3

阀芯

304

304

316

316L

4

导向套

WCB

CF8

CF8M

CF3M

5

阀盖

WCB

CF8

CF8M

CF3M

6

阀杆

304

304

316

316L

7

填料

PTFE/柔性石墨

8

弹簧

65Mn

304

316

316L

三、电动三通分流调节阀 阀盖形式
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、动三通分流调节阀 主要技术参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数
(KV)
合流
6.3
8.5
13
21
34
53
85
135
210
340
535
800
1280
分流






85
135
210
340
535
800
1280
额定行程L(mm)
16
25
40
60
100
公称压力PN(MPa)
1.6 2.5 4.0 6.4 10.0
执行机构型号
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL320
3810L
381LSA-08
381LSA-20
381LSB-30
381LSB-50
381LSC-65
381LSC-160
固有流量特性
直线、等百分比
固有可调比
30:1
工作温度t(℃)
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
输入信号
0-10mADC、4-20mADC、220VAC(开关信号)
电源电压
220VAC 50Hz
五、电动三通分流调节阀 电动执行机构
1、电动执行机构主要性能参数
型号
额定输出力N
速度mm/s
技术参数
PSL
381L
PSL
381L
PSL
381L
PSL
381L
201
381LSA-08
381LXA-08
1000
800
800
0.25
4.2
4.2
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄
202
381LSA-20
381LXA-20
2000
2000
2000
0.50
2.1
2.1
204
381LSB-30
381LXB-30
4500
3000
3000
0.50
3.5
3.5
208
381LSB-50
381LXB-50
8000
5000
5000
1.00
1.7
1.7
312
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0
2、主要性能指标
项目
指标值
基本误差%
配3810L±2.5; 带定位器 ±1.0
回差%
配381L ±2.0; 配PSL±1.0
死区%
1.0
始终点偏差%
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50:1
额定行程偏差%
2.5
泄量量L/H
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
3、、允许压差
公称通径(mm)
20
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78








PSL204





4.31
2.76
1.76
1.04
0.69
0.44





PSL208








1.86
1.23
0.78
0.50
0.35
0.20


PSL320











?1.26
0.87
0.49
0.32
0.22
配381L
381LSA-20
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78








381LSB-50





4.79
3.06
1.96
1.16
0.76
0.49





381LSC-65








1.51
0.99
0.64
0.41
0.28



381LSC-99











0.63
0.44
0.25
0.16
0.11
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
六、ZRSF(H)电动三通分流调节阀 主要外型尺寸
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
结构长度
(L)
PN16/25
180
185
200
220
250
275
305
350
410
450
550
670
770
PN40
185
190
210
230
255
285
310
355
425
460
560
690
795
PN64
190
200
220
240
265
295
320
370
440
475
570
752
819
常温型
(H)
PN16/25
535
553
556
698
703
959
969
981
1061
1076
1109
1361
1458
PN40
540
558
561
703
708
964
974
986
1066
1081
1114
1366
1463
PN64
545
563
566
708
713
969
979
991
1071
1086
1119
1371
1468
高温型
(H)
PN16/25
735
753
756
898
903
1209
1219
1231
1381
1396
1429
1711
1808
PN40
745
763
766
908
913
1219
1229
1241
1391
1406
1439
1721
1818
PN64
755
773
776
918
923
1229
1239
1251
1401
1416
1449
1731
1828
H1
PN16/25
95
117
120
139
144
188
208
220
268
278
320
441
465
PN40
100
122
125
144
149
193
213
225
273
283
325
446
470
PN64
105
127
130
149
154
198
218
230
278
288
330
451
475
H2
87
90
D
225
257
310
压力等级
GB:1.6、2.5、4.0、6.4MPa ANSI:150、300、600LB JIS:10、20、30K
执行机构
PSL系列、3810系列、DKJ或DKZ系列等
