电动隔膜调节阀|耐腐蚀电动调节阀

简要描述:SENMI专业生产电动隔膜调节阀,耐腐蚀电动调节阀,防爆电动调节阀,电动防爆调节阀,电动温度调节阀,品牌电动调节阀,智能电动调节阀,蒸汽电动调节阀等服务热线:4001-123-180

  • 产品型号:ZRSG
  • 产品产地:上海
  • 更新时间:2021-05-19
  • 访  问  量:1587

详细介绍

电动隔膜调节阀|耐腐蚀电动调节阀

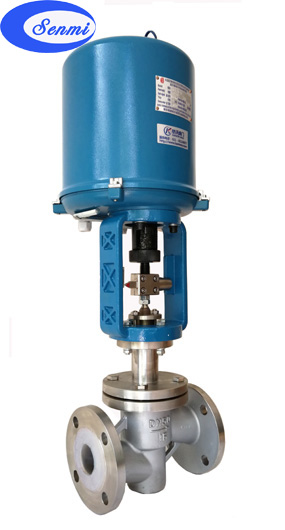

电动隔膜调节阀
电动隔膜调节阀 结构图
一、电动隔膜调节阀 概述
ZRSG电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构或气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。
二、电动隔膜调节阀 产品特点
采用轻型执行机构,高度及重量均可减小30%。
阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。
阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。
流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。
四、电动隔膜调节阀 主要零配件材料
阀体:HT200、ZG230~450或下述材质衬里
隔膜:丁荃胶、天然胶、聚四氟乙烯波纹
薄膜:丁腈橡胶夹增强涤纶织物
弹簧:60S12Mn 阀体衬里材质及适用范围
阀体衬里
使用温度(℃)
适用介质
无衬里
-10~+175
适用于非腐蚀性介质
软橡胶
-10~+85
有很好的耐磨性能,适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶
-10~+85
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等
氯丁胶
-10~+105
适用于动物油、植物油和润滑油,PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶
-10~+120
防腐性能和耐磨性能良好,对大部分suan性灰浆的耐蚀性最好
搪瓷
-10~+175
适用于温氧化、卤素、醇类、酯类等化合物
氟46
-10~+190
适用于硫、suan盐、氢氧化钠等强腐蚀介质
五、电动隔膜调节阀 隔膜材质及适用范围
隔膜材质
使用温度(℃)
适用介质
丁荃胶(B级)
-40~+100
大部分如:硫suan、氢氟酸、磷suan等适用,耐蚀性好,同时而各种碱和盐类
天然胶(Q级)
-50~+100
主要用于净化水、无机盐和烯的矿物酸介质
聚四氟乙烯
-10~+150
极优的化学稳定性、耐强suan、浓碱、强氧化剂的腐蚀
六、电动隔膜调节阀 主要技术参数
公称通径mm
15
20
25
32
40
50
65
80
100
125
150
200
允许压差(MPa)
1.0
0.89
1.0
1.0
1.0
1.0
1.0
0.6
0.38
0.15
额定流量系数Kv
8
12
16
38
60
68
90
150
300
500
600
1200
公称压力(MPa)s
1.0
行程(mm)
10
16
25
40
60
流量特性
近似快开(调节式)
法兰尺寸
铸铁法兰按JB78-59,铸钢法兰按JB79-59
配用电动执行机构型号
PSL
PSL-201
PSL-202
PSL-204
PSL-208
PSL-312
361L
361LSA-08
361LXA-08
361LSA-20
361LSB-30
361LSB-50
361LSC-65
防爆型
361LXA-20
361LXB-30
361LXB-50




电动隔膜调节阀 执行机构主要技术参数
型号
额定输出力N
速度mm/s
技术参数
PSL
361L
PSL
361L
PSL
361L
PSL
361L
201
361LSA-08
361LXA-08
1000
800
800
0.25
4.2
4.2
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄
202
361LSA-20
361LXA-20
2000
2000
2000
0.50
2.1
2.1
204
361LSB-30
361LXB-30
4500
3000
3000
0.50
3.5
3.5
208
361LSB-50
361LXB-50
8000
5000
5000
1.00
1.7
1.7
312
361LSC-65
12000
6500
0.60
2.8
325
361LSC-99
25000
10000
1.0
2.0
八、电动隔膜调节阀主要性能指标
项目
指标值
基本误差%
≤±3.5
回差%
≤2.5
死区%
≤3.0
始终点偏差%
±2.5
额定行程偏差%
±2.5
纯滞后
≤IS
允许泄量L/H
橡胶隔膜片“0”,聚四乙烯隔膜为0.5%×阀额定容量(许用压差下的水)
绝缘电阻
不小于20M
阻尼特性
不大于3周半
九、电动隔膜调节阀 外形安装尺寸
公称通径(mm)
20
25
40
50
65
80
100
150
200
250
L(mm)
181
184
222
254
276
298
352
451
600
720
H(mm)
67
72
87
92
105
110
127
174
209
300
D(mm)
280
325
410
/
/
/
配PSL
H2(mm)
738
750
765
767
845
857
875
1025
1045
1252
D1(mm)
176
225
重量(KG)
15
17
24
29
49
61
82
150
211
370
配381L
H2(mm)
501
513
650
652
770
782
800
1080
1125
1345
D1(mm)
225
310
重量(KG)
23
24
39
44
64
76
97
203
264
418
