自力式氮封阀|氮封装置|供氮装置

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售自力式氮封阀|氮封装置|供氮装置系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营自力式氮封阀|氮封装置|供氮装置系列多年经验,熟悉并了解自力式氮封阀|氮封装置|供氮装置系列市场行情。

  • 产品型号:ZYVP
  • 产品产地:上海
  • 更新时间:2021-05-11
  • 访  问  量:2412

详细介绍

自力式氮封阀|氮封装置|供氮装置

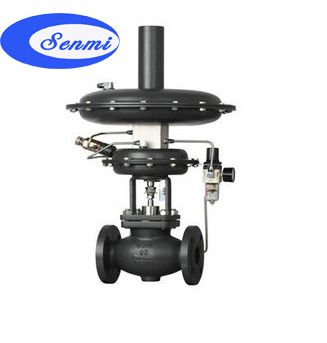

ZYVP自力式氮封阀(防腐型)
ZYVP自力式氮封阀(结构图)
一、自力式氮封阀 概述
彬米牌ZYVP自力式氮封阀由控制阀、执行器和指挥器组成,是一种无需外加能源,利用被调介质自身压力为动力源,进行自动调节压力恒定的节能型产品,该阀控制精度高,比一般自力式调压阀高一倍左右,适合在控制精度要求较高的场合。
(B)控制阀后压力
(K)控制阀前压力
二、自力式氮封阀 主要零件材料
阀 体:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀 芯:1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀 座:1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管:1Cr18Ni9Ti
膜 盖:A3、1Cr18Ni9Ti
膜 片:丁脯橡胶、耐油像胶、氟橡胶
三、自力式氮封阀 主要技术参数



公称通径DN(mm)
20
25
40
50
65
80
100
阀座直径(mm)
6
15
20
25
32
40
50
65
80
100
额定流量系数KV
3.2
5
8
11
20
50
80
100
160

压力调节范围KPa
0.5~5.5、5~10、9~14、13~19、18~24、23~28
27~33、31~38、36~44、42~51、49~58、56~66
公称压力PN(MPa)
1.0         1.6
被调介质温度(°C)
≤80
调节精度(%)
±10
允许泄漏量
10-4X阀额定容量
四、自力式氮封阀 外形尺寸
公称通径DN
20
25
32
40
50
65
80
100
A
395
H
680
690
710
720
735
797
837
1050
L
185
200
205
222
254
276
298
352
法兰标准
GB:1.6、2.5、4.0MPa  ANSI:150、JIS:10K
注:本表法兰距离以PN16为依据。
四、自力式氮封阀 订货须知
一、①ZZYVP氮封阀产品名称与型号 ②ZZYVP氮封阀口径 ③ZZYVP氮封阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定杉米公司的ZYVP氮封阀型号,请按ZYVP氮封阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的彬米阀门专家为您审核把关。
