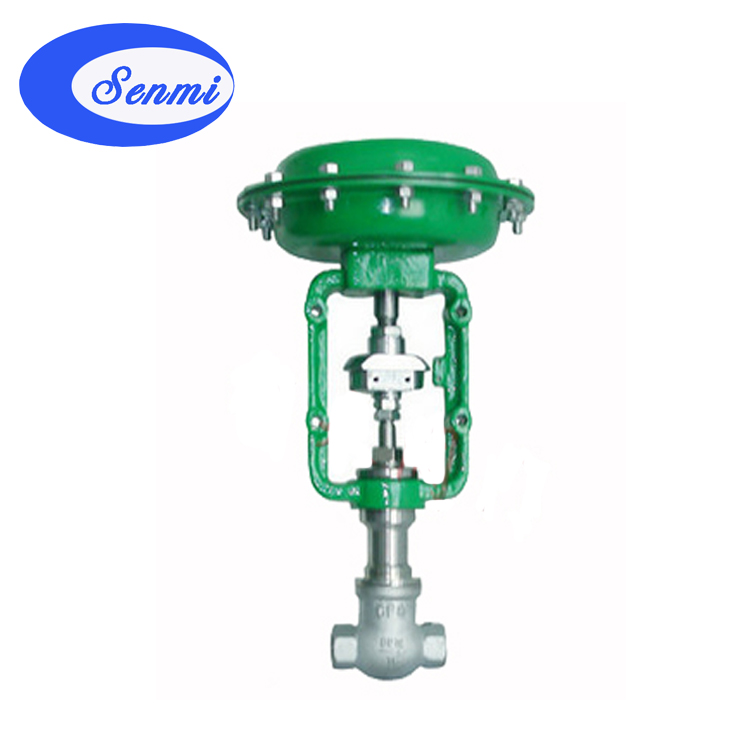

气动小流量调节阀|气动微小流量调节阀

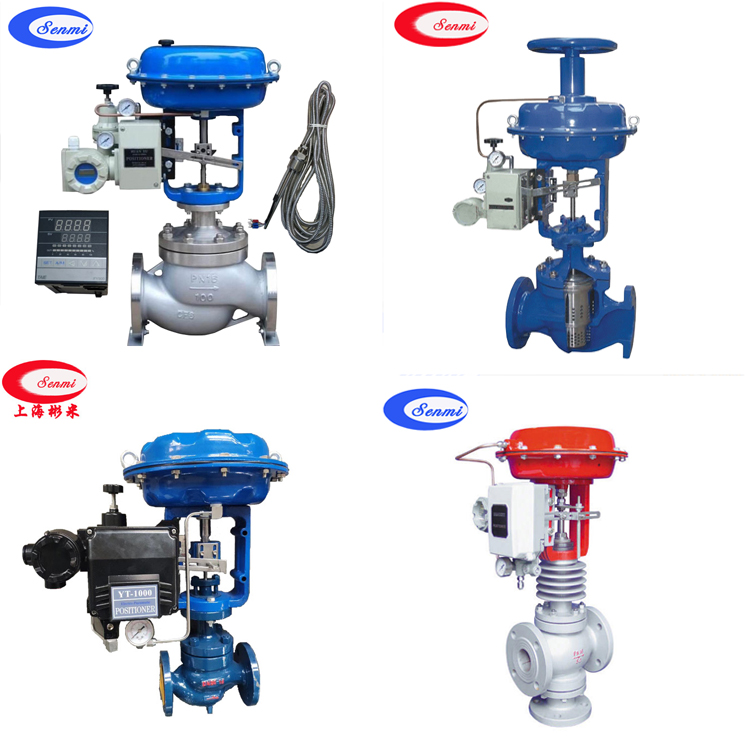

气动微小流量调节阀
气动微小流量调节阀
一、气动微小流量调节阀 概述
气动微小流量调节阀是专门针对小流量调节而开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。它适用于液体、蒸汽等介质的注流量调节场合。
本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。
二、气动微小流量调节阀 主要零部件参数
本体部分
● 阀体形式:直通锻造阀体
● 阀体材质:20# F22 304 316
● 公称通径:DN1.5~DN20
● 公称压力:PN(国标)1.6 4.0 10.0 16.0 20.0 32.0MPa , ANSI(美标) 150 300 600 900 1500LB
● 连接形式:法兰:FF RF RTJ等,螺纹:NPT,焊接:SW BW
● 结构长度:符合IEC534
● 阀盖形式:一体式
● 填 料:聚四氟乙烯 柔性石墨等
● 密 封 垫:金属夹石墨密封垫 四氟乙烯垫等
阀内部件
● 阀芯型式:单座柱塞式
● 流量特性:等百分比、线性
执行机构
● 气 动:气动薄膜多弹簧执行机构
● 单 作 用:气—开(弹簧复位)
● 双 作 用:气—开/气—关
三、气动微小流量调节阀 主要技术参数
公称通径(mm)
G1/2"
G3/4"
阀座直径(mm)
1.5
3
4
5
6
7
8
9
流量系数Kv
0.0025
0.08
0.12
0.20
0.32
0.50
0.80
1.00
可调范围
30:1
公称压力
标准产品1.6 4.0 6.4、10MPa
阀芯形式
单座柱塞型阀芯
流量特性
直线
作用形式
气开式、气关式
工作温度
普通型-40~230℃,散热片型230~450℃,特殊订货450~600℃
法兰标准
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构
ZHA/B型多弹簧气动薄膜执行机构
可配附件
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等
注: 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。
四、气动微小流量调节阀 主要性能指标
泄漏率:Ⅵ 级, 小于额定流量的10-4
回差:不带定位器, 小于全行程的3%; 带定位器, 小于全行程的1%
基本误差:不带定位器, 小于全行程的±5%; 带定位器, 小于全行程的±1%
死区:不带定位器 , 小于全行程的3%; 带定位器, 小于全行程的1%注:测试使用填料为聚四氟乙烯填料。
五、气动微小流量调节阀 允许压差
执行机构
ZHA(B)-11
行程(mm)
10
有效面积(cm3)
200
气源接口尺寸
M16×1.5
公称通径(mm)
G1/2"
G3/4"
阀座直径(mm)
1.5
3
4
5
6
7
8
9
允许压差△P(MPa)
6.4
5.2
4.6
注:(1)ZHA:正作用执行机构 ;ZHB 反作用执行机构。
六、气动微小流量调节阀 外型尺寸及重量
公通通径(mm)
G1/2"
G3/4"
连接长度 L(mm)
92
92
高度 H(mm)
30
30
H2(mm)
330
330
气动执行器宽D1(mm)
230
230
