气动法兰三通球阀|气动三通调节球阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售气动三通球阀|气动三通调节球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营气动三通球阀|气动三通调节球阀系列多年经验,熟悉并了解气动三通球阀|气动三通调节球阀系列市场行情。

  • 产品型号:Q44F
  • 产品产地:上海
  • 更新时间:2021-05-27
  • 访  问  量:2070

详细介绍

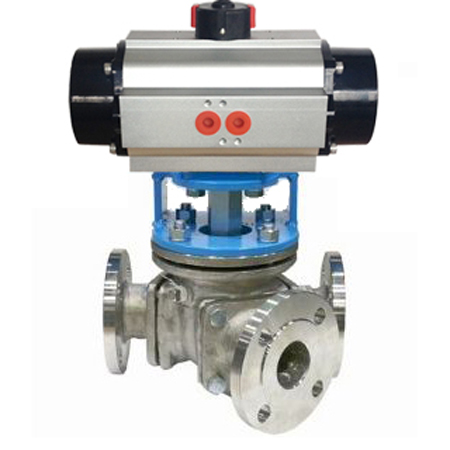

气动法兰三通球阀|气动三通调节球阀

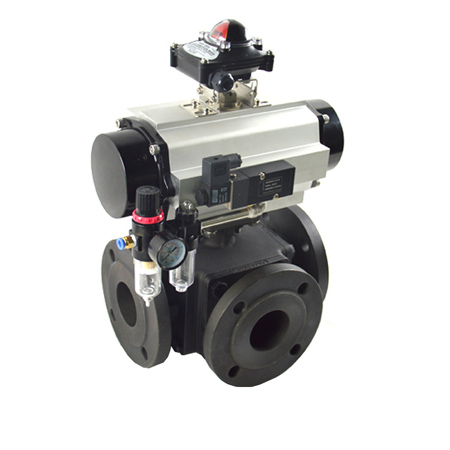

气动法兰三通调节球阀

气动法兰三通调节球阀 尺寸图

一、气动法兰三通调节球阀概述
气动法兰三通球阀可分为L形和T形,L形(Q44F)法兰三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)法兰三通球阀用于介质分流、合流及流向切换。T形法兰三通可以使三个通道相互连通或使其中的两个通道连通。法兰三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
二、气动法兰三通调节球阀主要零件材料
阀体、阀盖
WCBCF8
球体
WCB+HcrCF8
阀杆
2Cr13CF8
阀座
PTFE
填料
PTFE
三、气动法兰三通调节球阀介质流向原理
法兰三通球阀分L型和T型,介质流通方向见下图。L型法兰三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型法兰三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使法兰三个通道互相连通或使其中两个通道连通,法兰三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
四、气动法兰三通调节球阀执行标准
1.设计和制造:GB/T12237-1989 APl608
2.
检验和试验:GB/T13927-1992 APl 598
3.
法兰连接:JB/T79 ASMEANSI B165
4.
结构长度:JB-2002
五、气动法兰三通调节球阀性能参数
试验压力
公称压力(Mpa)
Mpa
1.6
2.5
4.0
CL150
JIS10K
强度试验
2.4
3.8
6.0
3.2
2.4
密封试验
1.8
2.8
4.4
2.2
1.5
气密试验
0.5-0.7
工作温度
PTFE≤150 PTL≤300
适用温度
C:水、油、气;P:硝酸类;R:醋酸类
六、气动法兰三通调节球阀主要外型尺寸
公称压力PN(MPa)
公称通径DN(mm)
尺寸(mm)
D
D1
D2
L
H
L0
b
n-d
1.6
25
115
85
65
160
199
164
16
4-φ14
32
140
100
76
180
240
190
18
4-φ18
40
150
110
84
200
255
210
18
4-φ18
50
165
125
99
230
286
247
20
4-φ18
65
185
145
118
290
330
276
20
4-φ18>
80
200
160
132
310
349
308
20
4-φ18
100
220
160
156
350
421
348
22
8-φ18
125
250
210
184
400
485
432
22
8-φ18
150
285
240
211
480
582
524
24
8-φ22
2.5
25
115
85
65
160
199
164
16
4-φ14
32
140
100
76
180
240
190
18
4-φ18
40
150
110
84
200
255
210
18
4-φ18
50
165
125
99
230
286
247
20
4-φ18
65
185
145
118
290
330
276
22
8-φ18
80
200
160
132
310
349
308
24
8-φ18
100
235
190
156
350
421
348
24
8-φ22
125
270
220
184
400
485
432
26
8-φ26
150
300
250
211
480>
524
524
28
8-φ26
