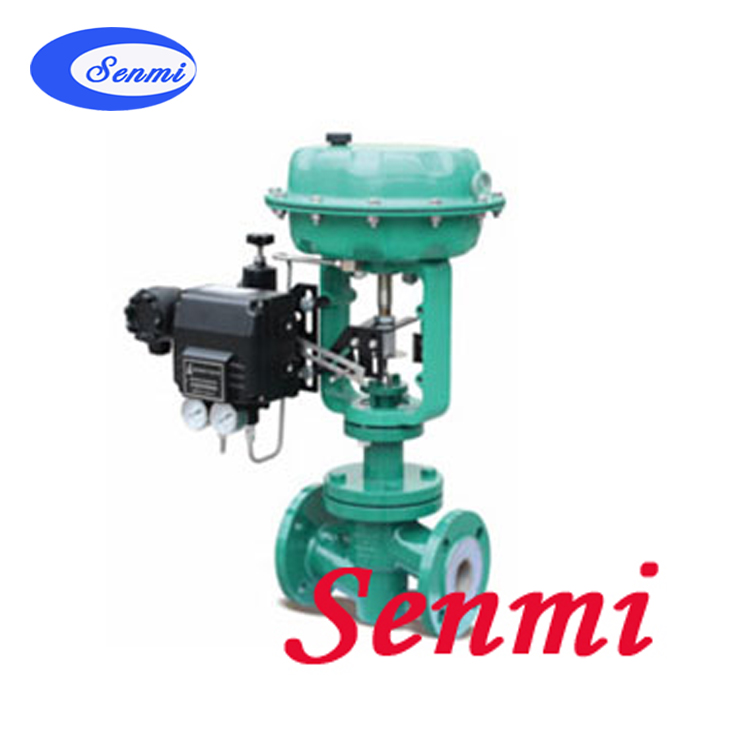

ZJSG气动隔膜调节阀|气动薄膜隔膜调节阀
气动隔膜调节阀
气动隔膜调节阀
一、气动隔膜调节阀 概述
ZJSG气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大,无泄漏,能用于高粘度及悬浮颗粒流体的调节,根据隔膜材料的不同(橡胶或聚四氟乙烯)适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),特别适合于要求耐腐蚀、剧毒场合。
本系列调节阀采用模块化设计,可采用不同组合、配用各种附件。
二、气动隔膜调节阀 产品特点
采用轻型执行机构,高度及重量均可减小30%。
阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。
阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。
流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。
三、气动隔膜调节阀 主要零件材料
阀体:HT200、ZG230~450或下述材质衬里
隔膜:丁荃胶、天然胶、聚四氟乙烯波纹
薄膜:丁腈橡胶夹增强涤纶织物
弹簧:60S12Mn 阀体衬里材质及适用范围



阀体衬里
使用温度(℃)
适用介质
无衬里
-10~+175
适用于非腐蚀性介质
软橡胶
-10~+85
有很好的耐磨性能,适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶
-10~+85
适用于无机械、盐类、盐suan、镀金属溶液、软水、氯化物、氯气等
氯丁胶
-10~+105
适用于动物油、植物油和润滑油,PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶
-10~+120
防腐性能和耐磨性能良好,对大部分无机suan和suan性灰浆的耐蚀性最好
搪瓷
-10~+175
适用于温无机suan、氧化suan、卤素、醇类、酯类等化合物
氟46
-10~+190
适用于硫suan、盐suan、氢氧化钠等强腐蚀介质
四、气动隔膜调节阀 隔膜材质及适用范围



隔膜材质
使用温度(℃)
适用介质
丁荃胶(B级)
-40~+100
大部分无机suan如:硫、氢氟suan、磷suan等适用,耐蚀性好,同时而各种碱和盐类
天然胶(Q级)
-50~+100
主要用于净化水、无机盐和烯的矿物suan介质
聚四氟乙烯
-10~+150
极优的化学稳定性、耐强suan、浓碱、强氧化剂的腐蚀
五、气动隔膜调节阀 主要技术参数



公称通径mm
15
20
25
40
50
65
80
100
150
200
公称压力MPa
0.6   10
行程mm
10
16
25
40
60
流量特性
近似快开型
介质温度℃
-15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型)
法兰形式
法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
阀体材质
PN (MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
可调比R
30:1
气源接头
M16×1.5
六、气动隔膜调节阀 执行机构主要技术参数



公称通径(mm)
配用执行机构号
主要技术参数
薄膜有效面积(cm2)
行程(mm)
额定流量系数Kv值
15
ZMA(B)-2
280
10
8
20
12
25
16
32
ZMA(B)-3
400
16
28
40
60
50
25
68
65
ZMA(B)-4
630
90
80
40
160
100
300
七、气动隔膜调节阀 主要性能指标



项目
技术指标
不带定位器
带定位器
基本误差%
±10
±1.5
回差%
8
1.5
死区%
6
0.6
允许泄漏量
衬里材料为聚三氟乙烯隔膜材料 为:氯丁橡胶,氟橡胶
10-4×阀额定容量
无衬里材料为,隔膜材料为:氯 丁橡胶,氟橡胶
5×10-6×阀额定容量
可配附件
电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等
额定流量系数Kv偏差%
±20
表中所列执行机构为标准配置,可根据工艺要求选配。
八、气动隔膜调节阀 允许压差



公称通径DN(mm)
15
20
25
32
40
50
65
80
100
额定流量系数Kv
8
12
16
28
60
67
90
160
300
公称压力(MPa)
1.0
配用执行机构型号
ZMA(B)-2
ZMA(B)-3
ZMA(B)-4
关闭时 允许最 大压力 MPa
信 号 压 力 MPa
P2=0
120
0.9
0.9
0.40
0.40
0.30
0.2
0.2
0.1
0.05
140
1.0
1.0
0.80
0.80
0.60
0.4
0.4
0.2
0.10
P1=P2
120
0.45
0.45
0.20
0.20
0.15
0.1
0.1
0.05
0.02
140
0.9
0.9
0.40
0.40
0.30
0.2
0.2
0.1
0.05
九、气动隔膜调节阀 外形安装尺寸



公称通径(mm)
20
25
40
50
65
80
100
150
200
250
L(mm)
181
184
222
254
276
298
352
451
600
720
H(mm)
67
72
87
92
105
110
127
174
209
300
H1(mm)
479
479
553
562
754
795
857
/
/
/
D(mm)
280
325
410
/
/
/
