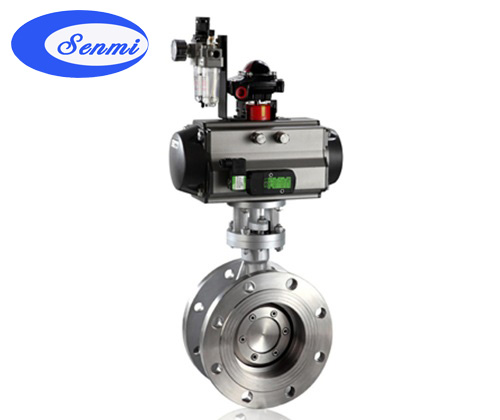

气动调节蝶阀|气动开关蝶阀|气动切断蝶阀


气动调节蝶阀	气动开关蝶阀

一、气动调节蝶阀概述

气动调节蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

二、气动调节蝶阀　特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

三、气动调节蝶阀　采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

四、气动调节蝶阀　执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动调节蝶阀　附件选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。

六、气动调节蝶阀　主要技术参数

公称通径	DN(mm)	50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

七、气动调节蝶阀主要零件材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

八、气动调节蝶阀外形尺寸

PN0.6～1.0MPa气动调节蝶阀尺寸

公称通径		长度标准值		外形尺寸 (参考值)				连接尺寸 (标准值)						重量 (kg)
公称通径		L		H	H2	A2	B2	PN0.6MPa			PN1.0MPa
毫米	英寸	短	长	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	2.5	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	265	225	8-18	285	240	8-22	47
200	8	152	230	208	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	283	1035	450	220	400	395	12-22	445	400	12-22	124
350	14	190	290	310	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	340	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	380	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1865	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	2015	1500	580	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	2226	1500	580	1405	1340	32-33	1455	1380	32-39	2000

PN1.6～2.5MPa气动调节蝶阀尺寸

公称通径		长度标准值		外形尺寸 (参考值)				连接尺寸 (标准值)						重量 (kg)
公称通径		L		H	H2	A2	B2	PN1.6MPa			PN2.5MPa
毫米	英寸	短	长	H	H2	A2	B2	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	605	245	72	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	625	245	72	185	145	4-18	185	145	8-18	22
80	3	114	180	120	645	355	92	200	160	8-18	200	160	8-18	25
100	4	127	190	138	675	355	92	220	180	8-18	235	190	8-22	28
125	5	140	200	164	715	355	92	250	210	8-18	270	220	8-26	43
150	6	140	210	175	800	250	138	285	240	8-22	300	250	8-26	50
200	8	152	230	208	850	250	170	340	295	12-22	360	310	12-26	64
250	10	165	250	243	925	250	170	405	355	12-26	425	370	12-30	99
300	12	178	270	283	1035	450	220	460	410	12-26	485	430	16-30	130
350	14	190	290	310	1070	450	220	520	470	16-26	555	490	16-33	188
400	16	216	310	340	1190	650	220	580	525	16-30	620	550	16-36	270
450	18	222	330	380	1250	650	280	640	585	20-30	670	600	20-36	350
500	20	229	350	410	1290	850	280	715	650	20-33	730	660	20-36	375
600	24	267	390	470	1455	850	380	840	770	20-36	845	770	20-39	560
700	28	292	430	550	1585	1250	380	910	840	24-36	960	875	24-42	610
800	32	318	470	640	1700	1250	280	1025	950	24-39	1085	990	24-48	880
900	36	330	510	710	1865	1250	280	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	770	2015	1250	380	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	890	2226	1500	380	1485	1390	32-48	1530	1420	32-56	2150

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀)，若需特殊材料定货时提出。注：Dt-代表弹性密封结构

PN4.0MPa气动调节蝶阀尺寸

公称通径		结构长度(标准值)		外形尺寸(参考值)				连接尺寸(标准值)
公称通径		L		H	H2	A2	B2	PN4.0MPa
毫米	英寸	短	长	H	H2	A2	B2	D	D1	Z-d
50	2	108	150	112				165	125	4-18
65	21/2	112	170	115	625	355	92	185	145	8-18
80	3	114	180	120	625	355	92	200	160	8-18
100	4	127	190	138	645	355	92	235	190	8-22
125	5	140	200	164	675	550	138	270	220	8-26
150	6	140	210	175	715	550	138	300	250	8-26
200	8	152	230	208	800	550	138	375	320	12-30
250	10	165	250	243	850	550	138	450	385	12-33
300	12	178	270	283	925	450	220	515	450	16-33
350	14	190	290	310	1035	450	220	580	510	16-36
400	16	216	310	340	1070	650	280	660	585	16-39
450	18	222	330	380	1190	650	280	685	610	20-39
500	20	229	350	410				755	670	20-42

注：法兰标准：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀)，若需特殊材料定货时提出。
