气动法兰软密封蝶阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售气动法兰蝶阀|气动法兰软密封蝶阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营气动法兰蝶阀|气动法兰软密封蝶阀系列多年经验,熟悉并了解气动法兰蝶阀|气动法兰软密封蝶阀系列市场行情。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-05-25
  • 访  问  量:2034

详细介绍

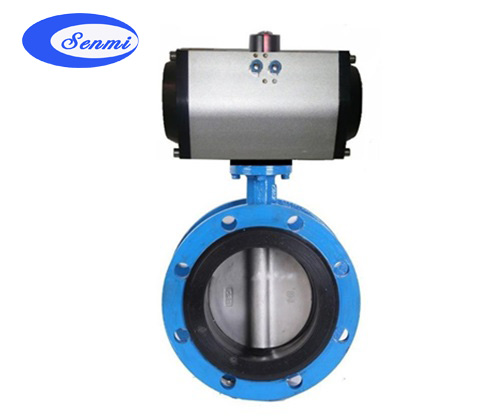

气动法兰蝶阀|气动法兰软密封蝶阀

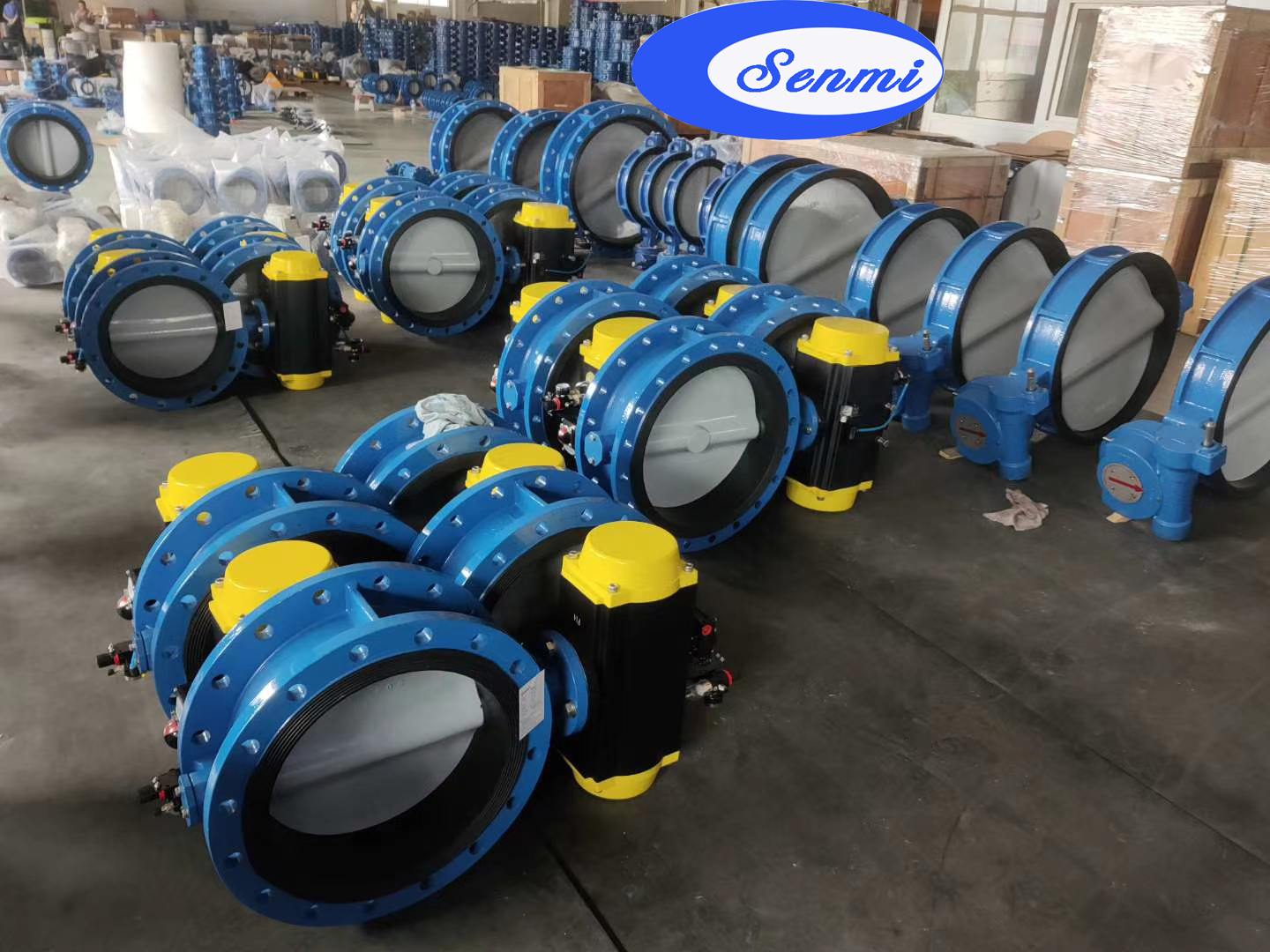

气动法兰蝶阀
气动法兰蝶阀
一、气动法兰蝶阀 用途及特点
该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
二、气动法兰蝶阀 采用标准
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
三、气动法兰蝶阀 执行机构
采用新型系列AW型气动执行器:
基本设计:气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。
回转角度:双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。
工作环境温度:-20℃ ~ 90℃。
气源压力:0.2 ~ 0.8Mpa(最大1.0Mpa)。
四、气动法兰蝶阀 附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
五、气动法兰蝶阀 主要技术参数
公称通径
DN(mm)
50~1200
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
六、气动法兰蝶阀 主要零件的材质



零件名称
材料
阀体
球墨铸钢、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O
七、气动法兰蝶阀 蝶阀密封材料选用和适用温度
材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃
八、D641X气动法兰蝶阀 外形尺寸
公称通径
长度
外形尺寸
(参考值)
连接尺寸(标准值)
重量
kg
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
2
108
82.5
338
180
65
140
110
88
4-14
165
125
99
4-18
165
125
99
4-18
14
65
21/2
112
92.5
358
180
65
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
16
80
3
114
100
413
245
72
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
17
100
4
127
110
428
240
72
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
21
125
5
140
125
444
240
72
240
200
174
8-18
250
210
184
8-18
250
210
184
8-18
27
150
6
140
142.5
553
350
93
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
29
200
8
152
170
678
350
93
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
50
250
10
250
197.5
742
550
350
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
69
300
12
270
222.5
803
600
350
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
91
350
14
290
252.5
866
600
350
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
110
400
16
310
282.5
940
600
350
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
138
450
18
330
307.5
995
750
380
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
175
500
20
350
335
1058
750
380
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
210
600
24
390
390
1163
750
380
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
275
700
28
430
447.5
1283
750
380
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
530
800
32
470
507.5
1398
750
380
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
590
900
36
510
557.5
1498
1250
380
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1400
1000
40
550
615
1608
1500
580
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1650
1200
48
630
727.5
1876
1500
580
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
2140
