超薄气动球阀|气动对夹式球阀

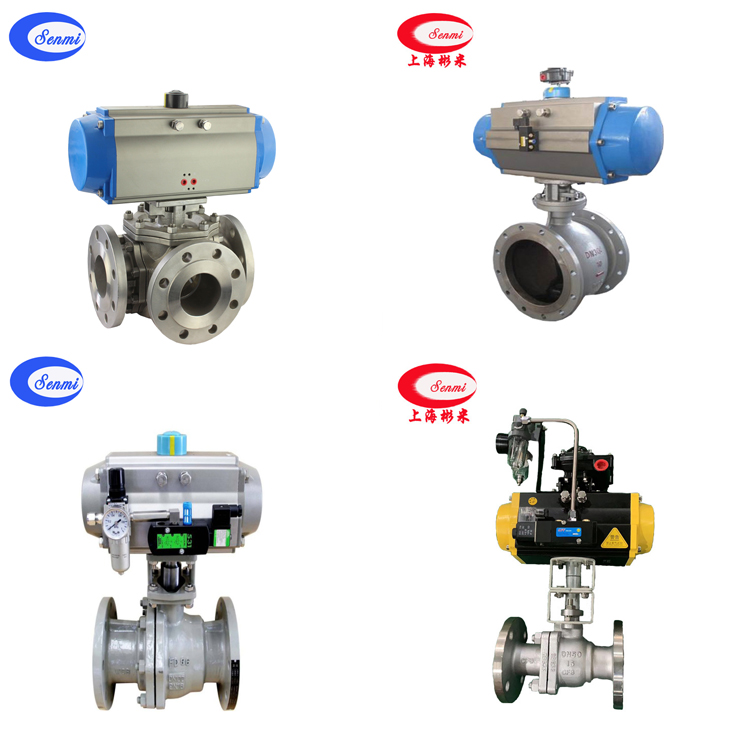

气动球阀一组

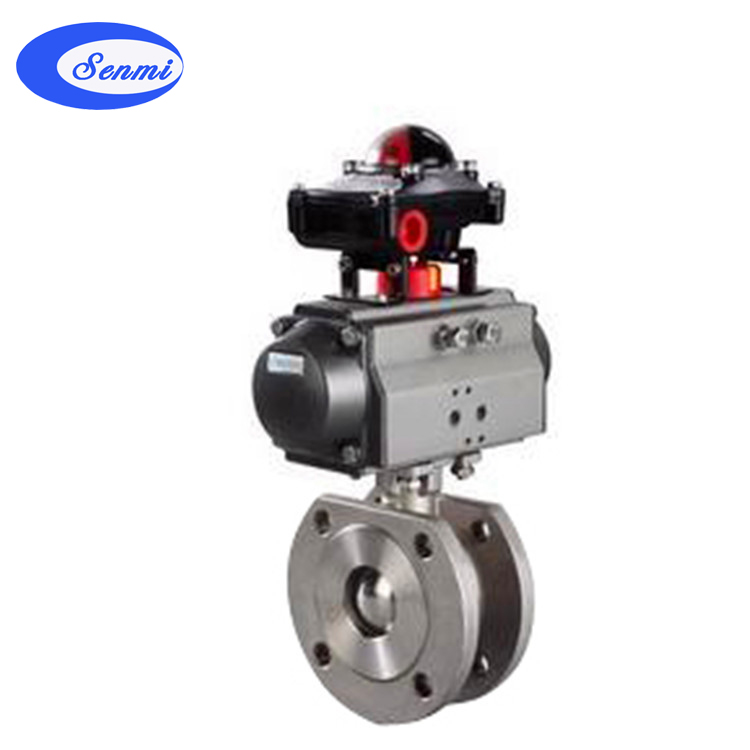

超薄型气动球阀 尺寸图
一、超薄型气动球阀 概述
超薄型气动球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
超薄型气动球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成,阀体部分同“1”电动球阀阀体一样。气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式(靠弹簧的恢复张力复位),故障下要求保位时,配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀,需配电磁阀以及行程开关等;对比例式调节阀,需配定位器。阀体采用整体式结构。通过精密的加工和装配,球芯由一端装入后,旋紧压环,使两软密封阀座与球芯保持良好的接触和密封。同时,压环内垫也实现良好的密封,使阀门工作的泄漏为零。由于采用整体式结构的阀体,所以该阀实现了超短法兰距,整机重量大大降低,仅为同类普通球阀的50%左右。
二、超薄型气动球阀 技术规范



阀类
传动方式
连接形式
结构形式
密封面
公称压力(MPa)
阀体材料
球阀
6-气动
6s-气动带手动
对夹式
浮动球直通
F-氟塑料
H-合金钢
PPL
1.6
2.5
4.0
6.4
按表内阀体
材料代号
公称通径DN(mm)
15-150
材料\材料代号
C
P
R



阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
球板
2Cr13
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
增强聚四氟乙烯 对位聚苯
填料
聚四氟乙烯 柔性石墨



适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃~250℃
控制型式
双作用/单作用
作用型式
切断/调节
输入信号
电信号:0~10mA、-4~10mA 气信号20~100kPa
回信电压
AC220V/DC24V
工作介质
净化压缩压气
执行器
型号
GT系列、HY系列
气源压力
0.4~0.7MPa
三、超薄型气动球阀 技术规范



公称通径DN(mm)
尺 寸(mm)
执行器型号
L
D
D1
D2
B
F
Z-φd
15
35
95
65
45
14
2
4-M12
可选配GTD/GTE、
HY系列执行器
(以上选配仅供参选
具体选用根据实际要求)
20
38
105
75
55
14
4-M12
25
42
115
85
65
14
4-M12
32
50
135
100
78
16
4-M16
40
60
145
110
85
16
4-M16
50
70
160
125
100
16
3
4-M16
65
95
180
145
120
18
4/8-M16
80
118
190
160
135
20
8-M16
100
140
215
180
155
20
8-M16
125
175
245
210
185
22
8-M16
150
210
280
240
210
24
8-M20
四、超薄型气动球阀 安装说明
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
五、超薄型气动球阀 订货须知
气动对夹超薄型球阀产品型号与名称。 ⑵气动对夹超薄型球阀公称通径DN。 ⑶气动对夹超薄型球阀额定流量系数KV。 ⑷气动对夹超薄型球阀公称压力和压差。 ⑸阀体和阀内组件材料。 ⑹气动对夹超薄型球阀流量特性。 ⑺气动对夹超薄型球阀适用温度。 ⑻气动对夹超薄型球阀电源电压和控制信号。 ⑼气动对夹超薄型球阀是否带附件。
