气动快速切断阀|气动薄膜快速切断阀

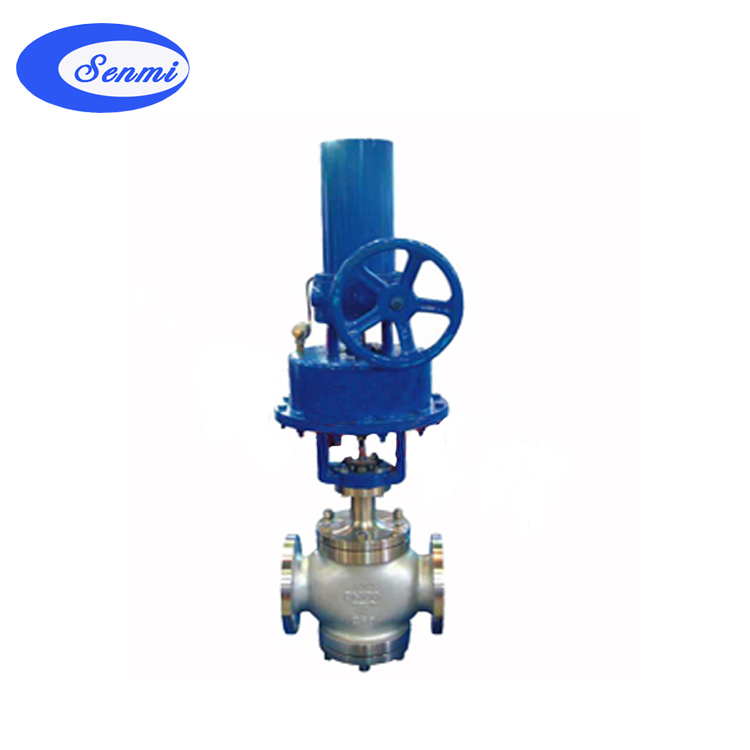

气动快速切断阀(带手轮)
气动快速切断阀 结构图
一、气动快速切断阀 概述
ZSPQ气动快速切断阀由切断机构与气动活塞或薄膜执行机构组成。切断机构采用直通单座形成,DN20阀芯为单导向,DN25~200阀芯为双导向,具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质,要求快速严密关闭,快速放空的自动控制系统中。
产品符合GB/T4213-92。
二、气动快速切断阀 主要零件材料
零件名称
材料
阀体、阀盖
ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯
1Cr18Ni9
密封填料
V型聚四氟乙烯
密封垫
1Cr18Ni9夹石棉板
蜗杆
45
O型密封圈
耐油橡胶
压缩弹簧
60Si2Mn
支架
HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞
HT200
推杆
2Cr13
三、气动快速切断阀 型号、规格
类别
软密封
硬密封
常温型
中温型
高温型
低温型
型号
ZSPQ-40
ZSPQ-40G
ZSPQ-40G
ZSPQ-40D
规格
DN20~200
四、ZSPQ气动快速切断阀 技术参数
切断机构主要技术参数
公称通径 mm
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
阀座直径 mm
26
43
43
52
62
79
94
115
145
166
216
可与本公司
商洽生产
额定流量系数 Kv
6.5
10
15
25
40
65
100
150
260
350
540
公称压力 MPa
4.0(JB/T79·2-94)
行程 mm
16
25
40
60
介质温度 ℃
-16~150(常温);-60~450(中温);-60~550(高温);-250~60(低温);
流量特性
两位快开式
配执行机构
ZSD-D
ZSD-3
ZSD-5
ZSD-7
法兰尺寸、型式
按JB/T79·2-94凹式(常、中、高温);按JB/T79·3-94榫槽式(低温)
阀体材质
ZG270-500;ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti

活塞执行机构主要技术参数
型号
ZSD-D
ZSD-3
ZSD-5
ZSD-7
活塞直径 mm
150
200
300
400
有效面积 cm2
175
305
700
1245
行程 mm
16
25
40
60
进气孔螺纹
M16×1.5
M20×1.5
M24×2
最大输出力 N
7200
12800
29300
5200
可配附件
空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力 KPa
500
五、气动快速切断阀 性能指标
公称通 mm
20
25
32
40
50
65
80
100
125
150
200
泄漏量 滴/min
软密封
0
硬密封
1
3
5
7
9
切断时间S
1~2
2~4
额定行程偏差%
+10
注:泄漏量试验介质为水
六、气动快速切断阀 允许压差 MPa
公称通 mm
20
25
32
40
50
65
80
100
125
150
200
允许压差
气开
4.0
4.0
4.0
2.8
3.5
2.4
气关
4.0
2.5
1.7
1.0
1.1
0.8
0.6
