电动高温球阀|Q941M电动高温球阀

简要描述：上海彬米阀门制造有限公司专业生产(供应)销售电动高温球阀|Q941M电动高温球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动高温球阀|Q941M电动高温球阀系列有着多年的经验。

产品型号：Q941M
产品产地：上海
更新时间：2021-06-17
访问量：2175

产品咨询联系我们

产品分类

相关新闻

电动防爆球阀的详细说明及应用

详细介绍

电动高温球阀|Q941M电动高温球阀

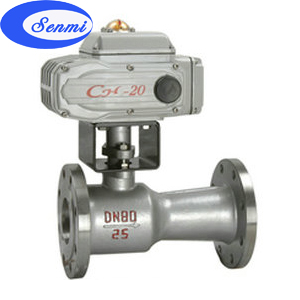

Q941M电动高温球阀	Q941M电动高温球阀尺寸图

一、Q941M电动高温球阀用途

电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
　　球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球)，球体随阀杆转动，实现阀门的开启或关闭。
　　球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。　

二、Q941M电动高温球阀技术参数

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)

三、Q941M电动高温球阀主要外型尺寸

公称通径DN(mm)	尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	b	f	n-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25

订货须知　1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
