电动对夹式球阀|电动超薄球阀|Q971F电动对夹式球阀

简要描述：上海彬米阀门制造有限公司专业生产(供应)销售电动对夹式球阀|电动超薄球阀|Q971F电动对夹式球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动对夹式球阀|电动超薄球阀|Q971F电动对夹式球阀系列有着多年的经验。

  • 产品型号：Q971F
  • 产品产地：上海
  • 更新时间：2021-06-17
  • 访  问  量：2163
产品咨询联系我们

产品分类

相关新闻

Related Articles

详细介绍

电动对夹式球阀|电动超薄球阀|Q971F电动对夹式球阀

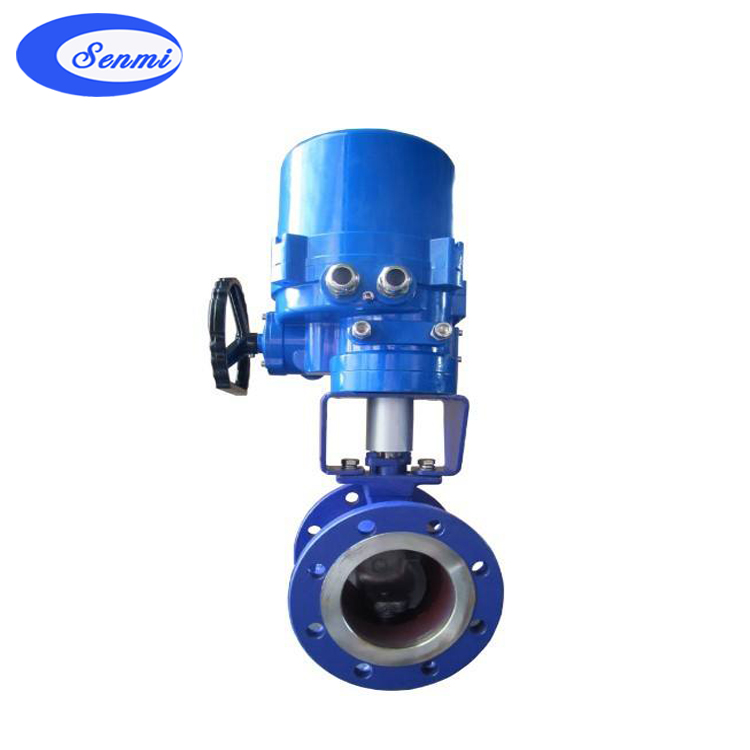

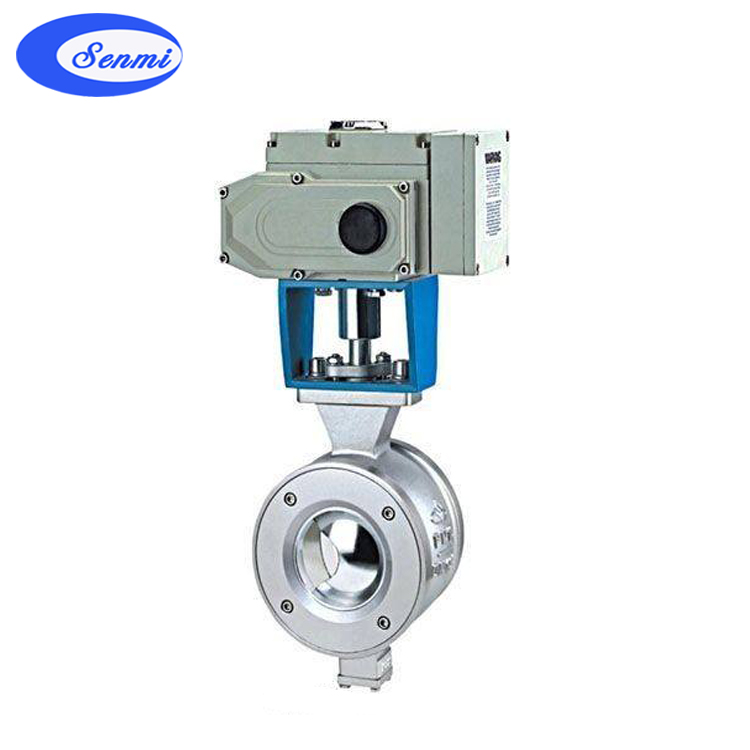

电动对夹式球阀

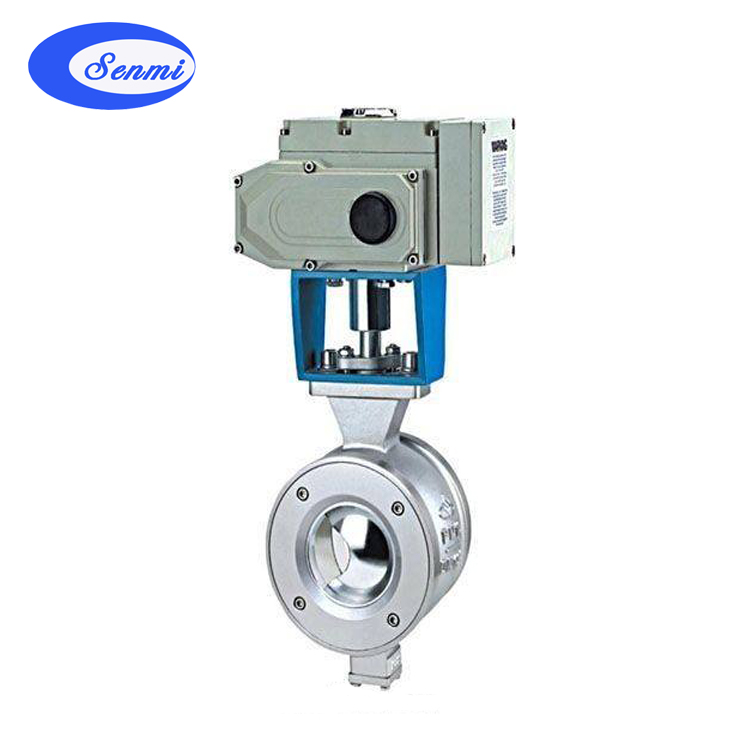

电动对夹式球阀 侧面
一、电动对夹式球阀 阀门特性
Q971F电动对夹式球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通 道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
二、电动对夹式球阀 阀门材料
阀门材料
1) 轴
不锈钢 ANSI316
1.4401
UNIX5CrNiMo 17 12
2) 螺母夹
不锈钢 ANSI304
1.4301
UNIX5CrNi 18 10
3) 防松螺母
不锈钢 ANSI304
1.4301
UNIX5CrNi 18 10
4) 弹簧
不锈钢 ANSI301
1.4310
UNIX12CrNi 17 07
5) 垫圈
不锈钢 ANSI304
1.4301
UNIX5CrNi 18 10
6) 压紧环型螺母
不锈钢 ANSI304
1.4301
UNIX5CrNi 18 10
7) 顶部密封
聚四氯乙烯 PTFE


8) O环
氟橡胶 VITON


9) 密封圈
聚四氯乙烯 PTFE


10) O环
氟橡胶 VITON


11) 环型螺母密封
聚四氯乙烯 PTFE


12) 底部密封
聚四氯乙烯 PTFE


13) 环型螺母
不锈钢 ANSI316
1.4401
UNIX5CrNiMo 17 12
14) 球体
不锈钢 ANSI316
1.4401
UNIX5CrNiMo 17 12
15) 阀体
不锈钢 ANSI316
1.4408

* 不锈钢304按要求提供
** DN125 - 150 聚四氯乙烯密封没有O环。
三、电动对夹式球阀 阀门尺寸表
公称通径
DN(mm)
尺 寸(mm)
L
D
D1
D2
Z-Md
H
W
15
35
95
65
45
4-M12
291
155.2
20
38
105
75
55
4-M12
296
155.2
25
42
115
85
65
4-M12
301
155.2
32
50
135
100
78
4-M16
311
195
40
60
145
110
85
4-M16
318
195
50
70
160
125
100
4-M16
326
234
65
95
180
145
120
4-M16
336
234
80
118
195
160
135
8-M16
363
271
100
140
215
180
155
8-M16
383
325
125
175
245
210
185
8-M16
403
414
150
210
280
240
210
8-M16
418
420
