气动V型球阀|气动偏心球阀

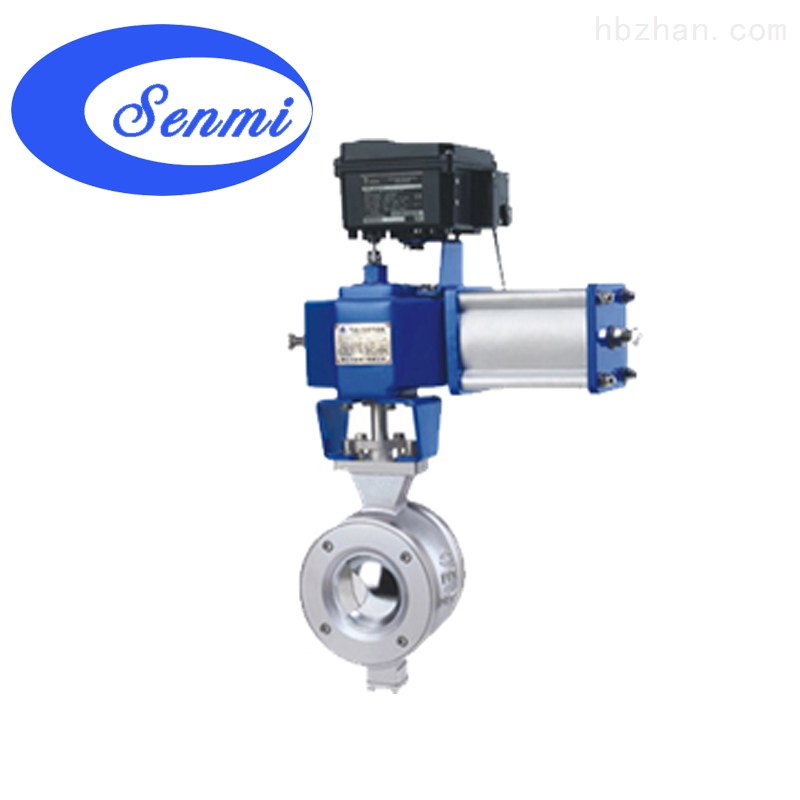

气动V型球阀
气动V型球阀
一、气动V型球阀 概述
气动V型活塞式调节球阀(简称调节球阀),是一种旋转型调节球阀,为气动单元组合仪表中的执行单元,一般与电气阀门定痊器或气动阀门定位器组合使用。阀芯开有V型切口,与阀座相对转动产生剪切力,防止卡死。特别适用于泥浆和含有纤维介质,以及含有微小固体悬浮物介质的调节。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节,以达到生产过程按控制要求。
本系列产品公称压力等级有PN16、64,公称通径范围从25mm至 300mm ,允许泄漏量等级有Ⅳ级和Ⅵ级。
二、气动V型球阀 主要零件材料
阀体、 阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
阀 杆:0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
阀 板:ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
阀杆(板)轴承:0Cr17Ni12Mo2
阀 芯:增强聚四氟乙烯、司钛莱合金堆焊
阀座(密封环):聚四氟乙烯(增强)、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
压 圈:0Cr17Ni12Mo2
填 料:聚四氟乙烯、石墨
阀 座 托 架 :0Cr17Ni12Mo2 垫 环:氟橡胶0形圈
三、气动V型球阀 主要技术参数
 公称通径D(mm)
25
32
40
50
65
80
100
125
150
200
300
 额定流量系数kv
22
36
58
82
145
200
355
554
798
1418
3900
 公称压力PN(MPa)
1.6、4.0、6.4
 流量特性
近似等百分比
 阀板转角(度)
0°±4至90° ±4°(可调)
 操作压力(MPa)
双作用0.2~1.0、单作用0.3—1.0
 适用工作温度(℃)
软密封:-40~180、硬密封:-60~450
 允许压差(MPa)
     为公称压力值
4.0
2.0
 允许泄漏量等级
软密封Ⅵ级、硬密封Ⅳ级
 动作时间(S)
0.5~7
执行机构输出力矩(Nm)
5.9~5169
*本产品性能指标贯彻GB/T4213—92。
四、气动V型球阀 外形连接尺寸
公称通径
DN(mm)
尺寸 (mm)
对夹
法兰式
L
H1
H2
D
D
D1
D2
q
Z-Φd
25
64
110
85
65
14
4-14
102
277
60
40
82
145
110
85
16
4-18
114
305
75
50
100
160
125
110
16
4--18
124
364
95
65
120
180
145
120
18
4-18
145
379
105
80
131
195
160
135
20
8-18
165
389
120
100
158
215
180
155
20
8-18
194
402
140
125
180
245
210
185
22
8-18
213
426
165
150
216
280
240
210
24
8-23
229
453
185
200
268
335
295
265
26
12-23
243
473
205
250
326
405
355
320
30
12-25
297
540
240
300
460
460
410
3750
30
12-25
338
590
290
350
470
-
-
-
-

-


400
525
-
-
-
-

-
