气动法兰三通球阀|法兰三通切换球阀|法兰三通换向球阀
气动Y型三通球阀

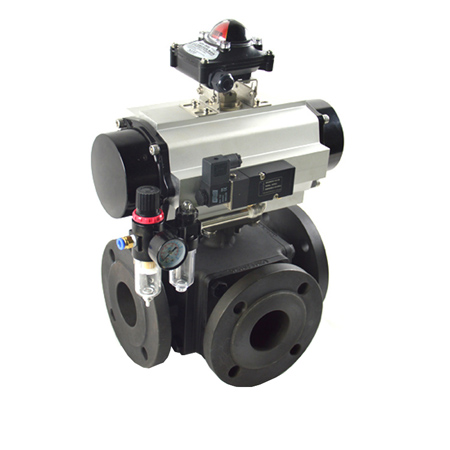

气动法兰三通球阀
一、气动法兰三通球阀 结构特点及用途
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4,维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
二、气动法兰三通球阀 法兰三通球阀介质流向原理
法兰三通球阀分L型和T型,介质流通方向见下图。L型法兰三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型法兰三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使法兰三个通道互相连通或使其中两个通道连通,法兰三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。
三、气动法兰三通球阀 执行标准
1.设计和制造:GB/T12237-1989; APl608。
2.检验和试验:GB/T13927-1992; APl 598。
3 法兰连接:JB/T79]一2-1994; ASME/ANSI B165。
4 结构长度:JD-2002
四、气动法兰三通球阀 试验压力 单位:Mpa
公称压力 PN
常温最大 工作压力
壳体 试验压力
气密封 试验压力
高压密封 试验压力
1.6
1.6
2.4
0.6
1.76
2.5
2.5
3.8
0.6
2.75
4.0
4.0
6.0
0.6
4.4
C1aSSl50
2.0
3.0
0.6
2.2
五、气动法兰三通球阀 主要零件材料
阀体\阀盖
GB
WCB
ZGlCrl8Ni9Ti
ZGOCfl8Nil2M02Ti
ASTM
WCB
CF8
CF8M
球体
GB
2Cfl3
1Cfl8Ni9Ti
0Cfl8Ni12M02Ti
ASTM
420
304
316
阀杆
GB
2Crl3
1Crl8Ni9Ti
0Crl8Ni12M02Ti
ASTM
420
304
316
阀座\密封面
GB
聚四氟乙烯
对位聚苯
聚四氟乙烯
对位聚苯
聚四氟乙烯
对位聚苯
ASTM
聚四氟乙烯
对位聚苯
聚四氟乙烯
对位聚苯
聚四氟乙烯
对位聚苯
填料
GB
聚四氟乙烯
柔性石墨
聚四氟乙烯
柔性石墨
聚四氟乙烯
柔性石墨
ASTM
聚四氟乙烯
柔性石墨
聚四氟乙烯
柔性石墨
聚四氟乙烯
柔性石墨
螺栓
GB
35
0Crl8Ni9
0Crl8Ni9
ASTM
A193B7
A320-B8
A320-B8
螺母
GB
45
0Cfl8Ni9
0Crl8Ni9
ASTM
A1942H
A194-8
A194-8
六、气动法兰三通球阀 使用范围
壳体材料
阀座材料
适用温度
适用介质
碳钢C型
聚四氟乙烯
≤150℃
水\蒸汽
对位聚苯
≤300℃
油晶等
铬镍钛钢P型
聚四氟乙烯
≤150℃
硝酸类
对位聚苯
≤200℃

铬镍钼钛钢R型
聚四氟乙烯
≤150℃
醋酸类
对位聚苯
≤200℃

七、气动法兰三通球阀 主要连接尺寸

公称压力 PN
公称通径 DN
尺 寸(mm)
L
L0
D
K
d
Y
b
z-do
Hw
Hd
1.6MPa
50
260
130
165
125
100

16
4-ф18
205
265
65
320
160
185
145
120

18
4-ф18
245
295
80
320
160
200
160
135

20
8-ф18
305
345
100
370
185
220
180
155

20
8-ф18
340
420
125
510
255
250
210
185

22
8-ф18
425
465
150
510
255
285
240
2'0

24
8-ф23
450
505
200
580
290
340
295
265

26
12-ф23
480
525
250
670
335
405
355
320

30
12-ф25
530
565
300
760
380
460
410
375

30
12-ф25
585
630
350
850
425
520
470
435

34
16-ф25
625
675
400
980
490
580
525
485

36
16-ф30
670
710
450
1080
540
640
585
545

40
20-ф30
705
770
500
1220
610
715
650
608

44
20-ф34
765
825
600
1360
680
840
770
718

48
20-ф41
840
945
700
1750
875
910
840
788

50
24-ф41
1050
1110
800
1850
925
1025
950
898

52
24-ф41
1125
1220
900
2050
1025
1125
1050
998

54
28-ф41
1260
1315
1000
2150
1075
1255
1170
1110

56
28-ф48
1325
1385
1200
2450
1225
1485
1390
1325

58
32-ф54
1395
1450
2.5MPa
50
260
130
165
125
100

20
4-ф18
205
265
65
320
160
185
145
120

22
8-ф18
245
295
80
320
160
200
160
135

22
8-ф18
305
345
100
370
185
230
190
160

24
8-ф23
340
420
125
510
255
270
220
188

28
8-ф25
405
465
150
510
255
300
250&, lt;, /P>
218

30
8-ф25
450
505
200
580
290
360
310
278

34
12-ф25
480
525
250
670
335
425
370
332

36
12-ф30
530
565
300
760
380
485
430
390

40
16-ф30
585
630
350
850
425
555
490
448

44
16-ф34
625
675
400
980
490
620
550
505

48
16-ф34
670
710
450
1080
540
670
600
555

50
20-ф34
705
770
500
1220
610
730
660
610

52
20-ф41
765
825
600
1360
680
845
770
718

56
20-041
840
945
700
1750
875
960
875
815

60
24-ф48
1050
1110
800
1850
925
1085
990
930

64
24-ф48
1125
1220
900
2050
1025
1185
1090
1025

66
28-ф54
1260
1315
1000
2150
1075
1320
1210
1140

68
28-ф58
1325
1385
1200
2450
1225
1520
1420
1350

72
32-ф58
1395
1450
       4.0MPa
50
260
130
165
125
100
88
20
8-ф18
245
285
65
320
160
185
145
120
110
22
8-ф18
265
315
80
320
160
200
160
135
121
22
8-ф18
320
365
100
370
185
235
190
160
150
24
8-ф23
355
465
125
510
255
270
220
188
176
28
8-ф25
425
495
150
510
255
300
250
218
204
30
8-ф25
470
535
200
580
290
375
320
282
260
38
12-ф30
480
565
250
670
335
450
385
345
313
42
12-ф34
530
605
300
760
380
515
450
408
364
46
16-ф34
585
675
350
850
425
580
510
465
422
52
16-ф34
625
705
400
980
490
660
585
535
474
58
16-ф41
670
745
450
1080
540
685
610
560
524
60
20-ф41
705
795
500
1220
610
755
670
612
576
62
20-ф48
765
855
600
1360
680
890
795
730
678
62
20-ф54
840
985
C1aSS150
2"
260
130
152
120.5
92

16
4-φ19
205
265
2 1/2"
320
160
178
139.5
105

18
4-ф19
245
295
3"
320
160
190
152.5
127

19
4-ф19
305
345
4"
370
185
229
190.5
157

24
8-ф19
340
420
5"
510
255
254
216
186

24
8-ф22
425
465
6"
510
255
279
241.5
216

26
8-ф22
450
505
8"
580
290
343
298.5
270

29
8-ф22
530
525
10"
670
335
406
362
324

31
12-ф25
630
565
12"
760
380
483
432
381

32
12-ф25
680
630
14"
850
425
533
476
413

35
12-ф29
625
675
16"
980
490
597
540
470

37
16-ф29
670
710
18"
1080
540
635
578
533

40
16-ф32
705
770
20"
1220
610
699
635
584

43
20-ф32
765
825
24"
1360
680
813
749.5
692

48
20-ф35
840
945
28"
1750
875
927
864
800

71
28-ф35
1050
1110
32"
1850
925
1060
978
914

81
28-ф41
1125
1220
36"
2050
1025
1168
1086
1022

90
32-ф41
1260
1315
40"
2150
1075
1289
1200
1124

90
36-ф41
1325
1385
48"
2450
1225
1511
1422
1359

108
44-ф41
1395
1450
