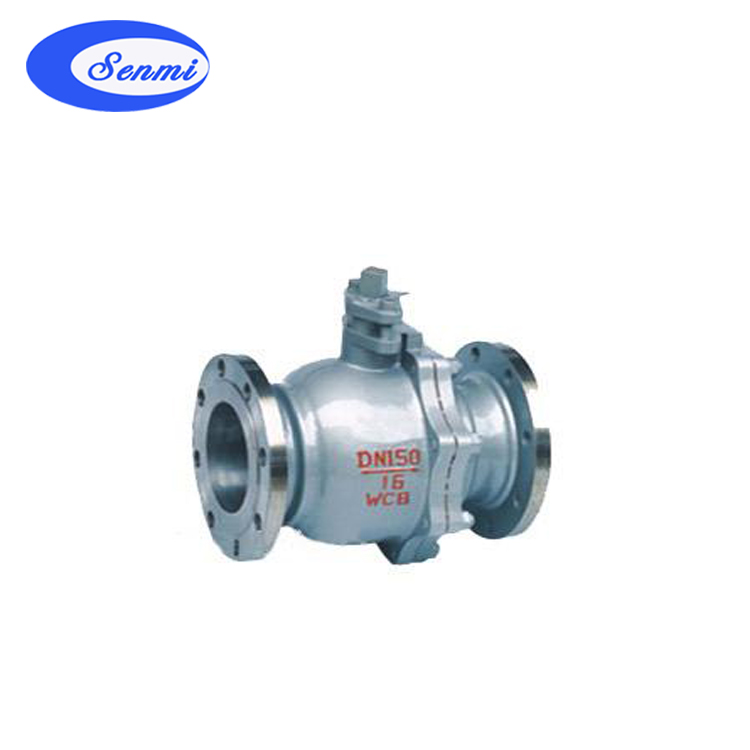

Q341手动法兰球阀
|
Q341手动法兰球阀 结构图
|
设计依据
|
国标系列
|
美标系列
|
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
结构长度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
连接法兰
|
GB/T9113
JB/T79 Hg20592 |
ANSI B16.5、B16.47
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
压力等级
|
试验压力(MPa)
|
||
公称压力(PN)
|
磅级(Class)
|
壳体试验
|
密封试验
|
1.0
|
-
|
1.5
|
1.1
|
1.6
|
-
|
2.5
|
1.76
|
2.5
|
-
|
3.8
|
2.75
|
4.0
|
-
|
6.0
|
4.4
|
6.4
|
-
|
9.6
|
7.04
|
-
|
150
|
3.0
|
2.2
|
-
|
300
|
7.6
|
5.6
|
-
|
600
|
15.0
|
11.0
|
-
|
10K
|
2.4
|
1.5
|
-
|
20K
|
5.8
|
4.0
|
材料
标准 零件名称 |
材料牌号
|
序
号 |
材料
标准 零件名称 |
材料牌号
|
||||||
碳钢
|
不锈钢
|
碳钢
|
不锈钢
|
|||||||
GB
|
ASTM
|
GB
|
ASTM
|
GB
|
ASTM
|
GB
|
ASTM
|
|||
阀体
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
10
|
阀座密封圈
|
石墨
|
|||
阀盖
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
11
|
阀杆
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316
/F304L/F316L |
双头螺柱
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
12
|
止推轴承
|
金属夹PTFE
|
|||
螺母
|
45
|
A194-2H
|
0Cr18Ni
|
A194-8M
|
13
|
阀杆填料
|
石墨
|
|||
垫圈
|
金属夹石墨
|
14
|
填料压环
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316
/F304L/F316L |
|||
球体
|
2Cr13渗氮
|
A276-410渗氮
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮 |
F304/F316
/F304L/F316L 渗氮 |
15
|
填料压盖
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
阀座
|
2Cr13渗氮
|
A276-410渗氮
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮 |
F304/F316
/F304L/F316L 渗氮 |
16
|
螺钉
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
阀座支承圈
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316
/F304L/F316L |
17
|
定位板
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
|
304
|
阀座弹簧
|
17-7PH
|
17-7PH
|
17-7PH
|
17-7PH
|
|
|
|
|
|
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
H
|
59
|
63
|
75
|
105
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
Wt(㎏)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
H
|
59
|
63
|
75
|
105
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
Wt(㎏)
|
2.5
|
3
|
5
|
6.5
|
9
|
12
|
20
|
25
|
44
|
75
|
105
|
200
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
400
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
Wt(㎏)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
Wt(㎏)
|
6.5
|
7
|
8
|
12
|
14
|
18
|
28
|
40
|
65
|
98
|
140
|
250
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
Wt(㎏)
|
6.5
|
7
|
10
|
15
|
18
|
25
|
32
|
46
|
75
|
|
|
|
