Q347固定式球阀|固定式法兰球阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售Q347固定式球阀|固定式法兰球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营Q347固定式球阀|固定式法兰球阀系列多年经验,熟悉并了解Q347固定式球阀|固定式法兰球阀系列市场行情。

  • 产品型号:Q347
  • 产品产地:上海
  • 更新时间:2021-05-27
  • 访  问  量:1851

详细介绍

Q347固定式球阀|固定式法兰球阀

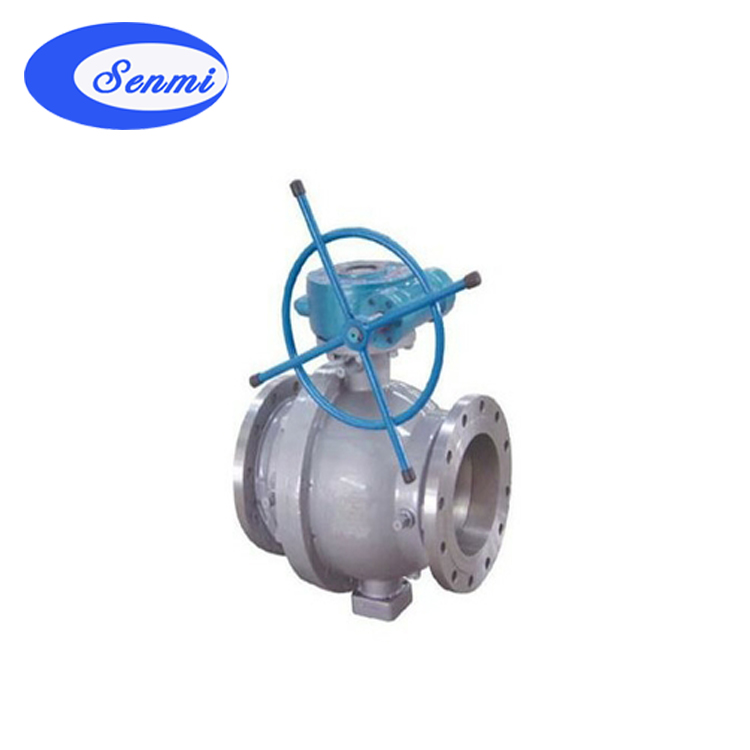

Q347固定式球阀
Q347固定式球阀 尺寸图
一、Q347固定式球阀 主要零件及材质
零件名称
材质
GB
ASTM
阀体
WCB
A216-WCB
弹簧
60Si2Mn
AISI 9260
密封圈
PTFE
PTFE
球体
1Cr18Ni9Ti
SS 304
45
AISI C 1045
填料
PTFE
PTFE
阀杆
1Cr13
A276-410
填料压盖
WCB
A216-WCB
支架
WCB
A216-WCB
压套
25
A105
“ 0”型密封圈
橡胶 Rubber
橡胶 Rubber
滑动轴承
PTFE &stainless steel
PTFE &stainless steel
螺柱
35CrMoA
A193-B7
螺母
35
A194-2H
阀座
25
A105
垫片
橡胶 Rubber
Viton
螺钉
35
A193-B7
固定轴
1Cr13
A276-410
底盖
25
A105
排污螺塞
25
A105
阀盖
WCB
A216-WCB
二、Q347固定式球阀 技术规范
设计依据
GB系列 GB
API系列 API
设计标准
GB/T12237
API6D
ANSI B16.34
法兰连接结构长度
GB/T12221
API6D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
API6D
ANSI B16.10
连接法兰
GB/T9113
JB/T79
HG20592
ANSI B16.5、B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
AP16D
API598
三、Q347固定式球阀 试验压力
压力等级
试验压力 (MPa)
公称压力 (PN)
磅级 (class)
壳体试验
密封试验
1.O
-
1.5
1.1
1.6
-
2.5
1.76
2.5
-
3.8
2.75
4.0
-
6.0
4.4
6.4
-
9.6
7.04
-
150
3.0
2.2
-
300
7.6
5.6
-
600
15.0
11.0
-
1Ok
2.4
1.5
-
20k
5.8
4.0
