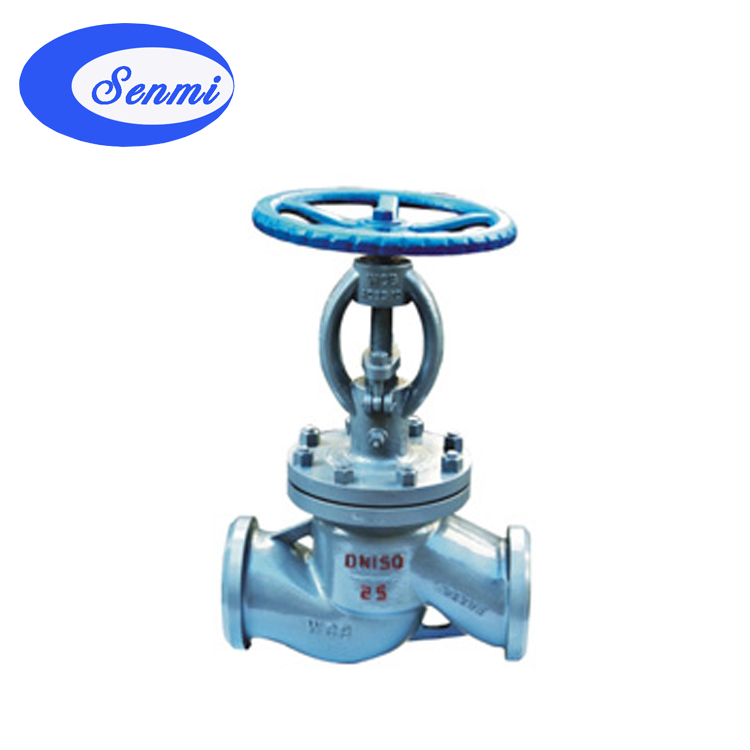

水封截止阀|不锈钢截止阀

简要描述:水封截止阀适用于公称压力PN2.5~4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质,适用介质为:水、油品、蒸汽和非腐蚀性气体。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:1767

详细介绍

水封截止阀|不锈钢截止阀


水封截止阀
水封截止阀
一、水封截止阀主要用途
水封截止阀适用于公称压力PN2.5~4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质,适用介质为:水、油品、蒸汽和非腐蚀性气体。
二、水封截止阀 结构特点
1、选材考究,符合国内外相关标准,材料全面质量高。
2、密封副配对先进合理,提高了密封性能,使用寿命长。
3、产品按国家标准GB/T12235设计制造,结构新颖 ,造型美观。连接端有法兰和焊接,可根据用户不同要求配接。
4、填料函设计成水密封结构,接入0.6~1.6Ma的水填料,摩擦力小,密封好,能使系统大气隔离,保证良好的气密性,属环保产品。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
6、结构紧凑,操作灵活,检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成,密封可靠。填料更换可在不停机情况下进行,方便快捷不影响系统运行。
三、水封截止阀 应用范围
设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
焊端尺寸
GB/T12224
法兰尺寸
JB/T79
检验与试验
JB/T9092
材 料
碳钢
ASME A105
ASME A216
标 志
GB/T12220
供 货
JB/T7928
四、水封截止阀 主要零件材料及主要用途
阀体>
阀盖>
阀瓣>
阀座
阀杆>
填料>
适用介质>
适用温度
(≤℃)>
WCB>
25+D507MO>
25+D577
2Crl3>
柔性石墨>
水、油品、蒸汽>
425>
A105
2Crl3+
Stellite12>
2Crl3+
Stellite6
2Crl3>
柔性石墨>
水、油品、蒸汽>
450>
五、水封截止阀 主要外形尺寸、连接尺寸及质量
DSJ4lH、DSJ41Y法兰型
公称压力 PN(MPa)
公称通径 DN(mm)
标准值
参 考 值
L
D
D1
D2
D6
b
f
n
Z-φd
DO
H
质量(kg)
2.5
10
130
90
60
40

16
2

4-φ14
120
272
6
15
130
95
65
45

16
2

4-φ14
120
272
6
20
150
105
75
55

16
2

4-φ14
120
280
6
25
160
115
85
65

16
2

4-φ14
160
332
10
32
180
135
100
78

18
2

4-φ18
160
342
l1
40
200
145
110
85

18
3

4-φ18
200
395
17
50
230
160
125
100

20
3

4-φ18
240
43l
24
65
290
180
145
120

22
3

4-φ18
280
457
33
80
310
195
160
135

22
3

8-φ18
320
505
47
100
350
230
190
160

24
3

8-φ23
360
549
62
125
400
270
220
188

28
3

8-φ25
400
62l
96
150
480
300
250
218

30
3

8-φ25
500
703
128
200
600
360
310
278

34
3

12-φ25
650
828
168
4.0
10
130
90
60
40
35
16
2
4
4-φ14
120
272
6
15
130
95
65
45
40
16
2
4
4-φ14
120
272
6
20
150
105
75
55
5l
16
2
4
4-φ14
120
280
6
25
160
115
85
65
58
16
2
4
4-φ14
160
332
10
32
180
135
100
78
66
18
2
4
4-φ18
160
342
11
40
200
145
110
85
76
18
3
4
4-φ18
200
395
17
50
230
160
125
100
88
20
3
4
4-φ18
240
43l
24
65
290
180
145
120
110
22
3
4
4-φ18
280
457
33
80
310
195
160
135
121
22
3
4
8-φ18
320
505
47
100
350
230
190
160
150
24
3
4.5
8-φ23
360
549
62
125
400
270
220
188
176
28
3
4.5
8-φ25
400
621
96
150
480
300
250
218
204
30
3
4.5
8-φ25
500
703
128
200
600
360
310
278
260
34
3
4.5
12-φ25
650
828
168
DSJ6lH、DSJ61Y对焊型
2.5
10
130

10
18





120
272
5
15
130

12
22





120
272
6
20
150

19
30





120
280
6
25
160

27
36





160
332
8
32
180

3l
42





160
342
10
40
200

39
48





200
395
16
50
230

5l
61





240
43l
23
65
290

67
76





280
457
32?
80
310

80
92





320
505
43
100
350

99
112





360
549
58
125
400

12l
136





400
62l
94
150
480

145
162





480
705
119
200
600

206
224





650
828
165
4.0
10
130

10
18





120
272
5
15
130

12
22





120
272
6
20
150

19
30





120
280
7
25
160

?27
36





160
332
8
32
180

31
42





160
342
10
40
200

39
48





200
395
16
50
230

51
6l





240
43l
23
65
290

70
80





280
457
33
80
310

80
92





320
505
46
100
350

99
112





360
549
61
125
400

12l
136





400
621
95
150
480

145
162





480
705
126
200
600

203
224





650
828
138
