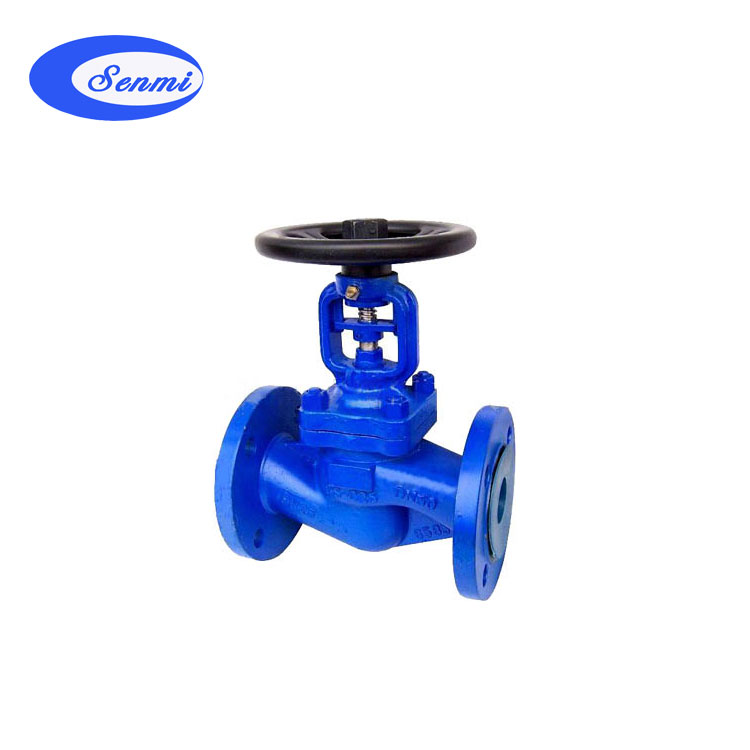

波纹管截止阀

简要描述:法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:2119

详细介绍

一、波纹管截止阀产品概述

WJ41H 波纹管截止阀 是我公司引进先进德国技术,采用先进的金属波纹管密封技术制造,高性能金属波纹管,波纹管密封截止阀采用波纹管密封的设计,完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加了生产设备的安全性,减少了维修费用及频繁的维修保养,还提供清洁安全工作环境。 波纹管截止阀 广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。 WJ41H 、 WJ41W 型 PN16~PN40 波纹管截止阀适用于工作压力 1.6~4.0MPa ,工作温度 -29 ~ 350 ℃ 的石油、化工、制药、化肥、电力行业等各种的工况上,却断或接通调节管路介质。

二、波纹管截止阀 产品特点

1 、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管 + 填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。   2 、密封面堆焊 Co 基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长   3 、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

三、波纹管截止阀 技术规范

结构形式 BB-BG-OS & Y

驱动方式

手动

电动

设计标准

GB12235

结构长度

GB12221

连接法兰

GB9113 、 JB/T79 、 HG20596

试验和检验

JB/T 9092 、 GB/T13927

四、波纹管截止阀 主要零件材料

序号 名称 材质

1

阀体

WCB 、 WC6 、 WC9 、 C5 CF8 、 CF8M 、 CF3 、 CF3M

2

阀瓣

25 、 1Cr13 、 2Cr13 1Cr18Ni9Ti 、   0Cr18Ni12Mo2Ti 20Cr1Mo1V 、 25Cr2MoV

3

轴销

25 、 1Cr13 、 2Cr13 1Cr18Ni9Ti 、   0Cr18Ni12Mo2Ti 20Cr1Mo1V 、 25Cr2MoV

4

阀杆

25 、 1Cr13 、 2Cr13 1Cr18Ni9Ti 、   0Cr18Ni12Mo2Ti 20Cr1Mo1V 、 25Cr2MoV

5

波纹管组件

1Cr18Ni9Ti 、 304 、 316 、 304L 、 316L

6

垫片

柔性石墨 + 不锈钢、 PTFE

7

阀盖

WCB 、 WC6 、 WC9 、 C5 CF8 、 CF8M 、 CF3 、 CF3M

8

双头螺栓

0Cr18Ni9Ti 、 0Cr18Ni12Mo2Ti
35CrMoV 、 25Cr2MoV

9

六角螺母

0Cr18Ni9Ti 、 0Cr18Ni12Mo2Ti
35CrMoV 、 25Cr2MoV

10

填料

柔性石墨

11

填料压盖

WCB 、 WC6 、 WC9 、 C5 CF8 、 CF8M 、 CF3 、 CF3M

12

阀杆螺母

铜合金

13

手轮

WCB 、 QT400-18

型号 GWJ41-16

压力等级

PN16

口径

15

20

25

32



40

50

65

80

100

125

150

200

250

300

350

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

980

H

190

195

225

260

280

310

340

395

435

470

535

590

630

680

720

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量 (Kg)

5

5

5.5

11

13.5

19

26

36

46

74

102

168

270

420

620

波纹管截止阀 订货须知

订货时请填写《规格书》或注明以下内容:   1 、若订货前未选定型号,请向我们提供使用参数 :1. 公称通径, 2. 流体性质(包括公称压力、温度、粘度或酸碱性),3. 阀体、阀芯材料。   2 、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;   3 、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
