自力式调节阀的用途和适用范围

1、自力式压力调节阀概述

 1.1 自力式调节阀产品的用途和适用范围

 自力式压力调节阀是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品，具有测量、执行、控制的综合功能。可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

 1.2 产品的结构及工作原理

a  产品结构

    自力式压力调节阀为直接作用自力式压力调节阀，由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成。

  b  自力式压力调节阀工作原理

 （1）作阀后压力调节时的工作原理：

     工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2，P2经过导压管输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用相平横，决定了阀芯、阀座相对位置，控制阀后压力。当阀后压力P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。

     当需要改变阀后压力P2的设定值时，可调整调节螺母。

 （2）作用前压力调节时的工作原理：

     工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2，同时P1通过导压管输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平横，决定了阀芯、阀座的相对位置，控制阀前压力。当阀前压力P1增加时，P1作用在顶盘的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力于弹簧反作用力相平衡为止。这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。同理，当阀前压力P1降低时，作用力方向与上述相反，这就是阀前压力调节时的工作原理。

     当需要改变阀前压力P1的设定值时，可调整调节螺母。

  3） 作差压控制时的工作原理：

     工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值△P的大小。当被控差变化时，力的平衡被破坏，从而带动阀芯运动，从阀芯的运动改变了阀的阻力系数，即控制了被控差压值为设定值。这就是差压控制的工作原理。

     当需要改变差压设定值时，可调整调节螺母。

自力式压力调节阀产品的型号及规格

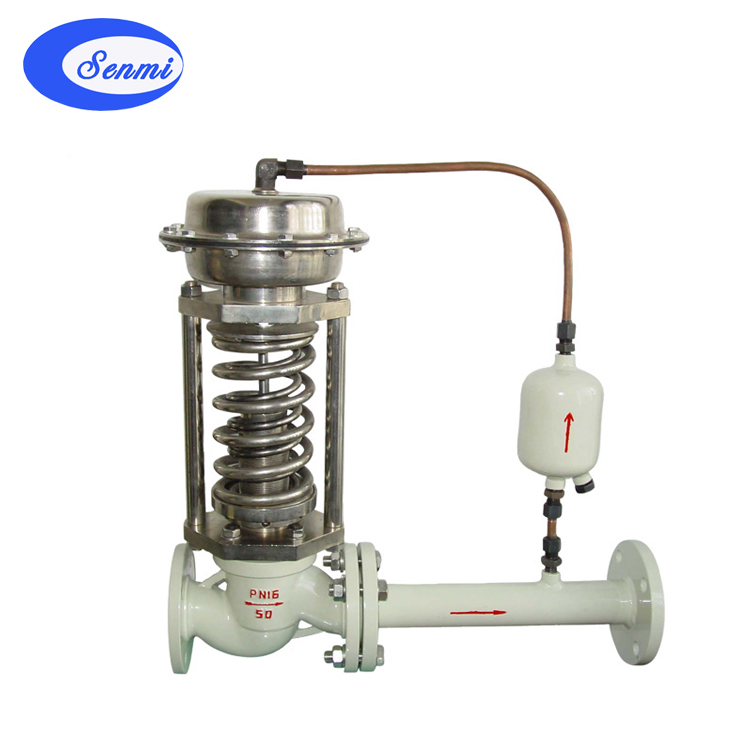

自力式压力调节阀实物图
