自力式调节阀分类有：自力式压力调节阀、自力式温度调节阀、自力式差压调节阀、自力式流量调节阀等。在使用不同的工况，在按照压力与流量上调温的范畴来抉择符合的调节阀。而自力式调节阀也可分为硬密封与软密封型的，硬密封指阀芯与阀座相互密封的部位均是硬质金属，即不锈钢与不锈钢配合，泄漏量相对偏大，适用液体介质及温度较高或对泄漏量请求不是很严酷的工况；软密封指阀座为不锈钢、阀芯密封部位为橡胶/PTFE(PPL)，阀芯与阀座接触为软与硬配合，泄漏量相对较小，适用于一般气体及液体泄漏量相对严酷的工况，但不合用于温度大于140℃的介质。
蒸汽压力调节阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。自力式压力调节阀可用在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。

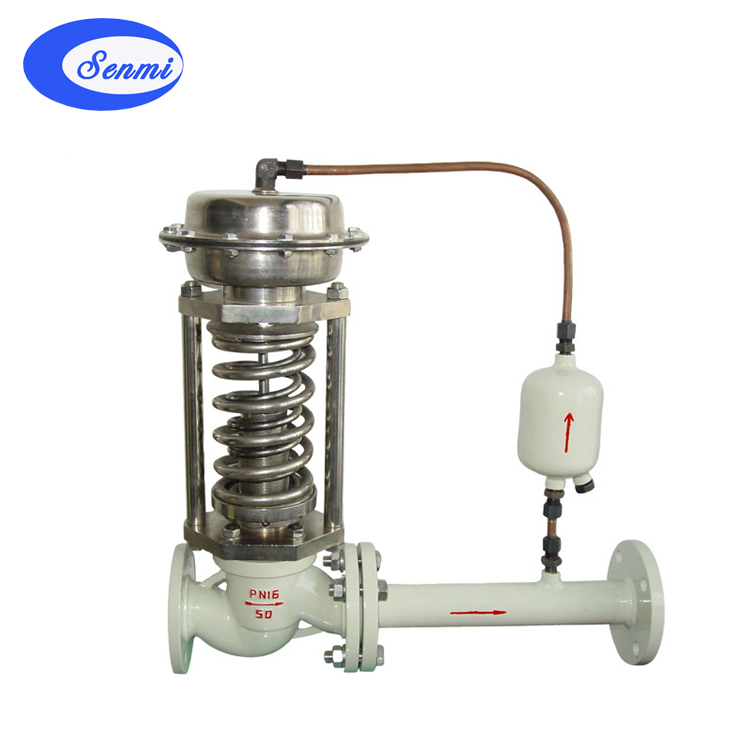

自力式压力调节阀实物图
二、蒸汽压力调节阀 产品型号
|
类别
|
型号
|
类别
|
型号
|
|
单座压闭型
|
ZZYP-16～64B
|
单座压闭型
|
ZZYP-16～64K
|
|
双座压闭型
|
ZZYN-16～64B
|
双座压闭型
|
ZZYN-16～64K
|
|
套筒压闭型
|
ZZYM-16～64B
|
套筒压闭型
|
ZZYM-16～64K
|
注：
1.压闭型自力式压力调节阀用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
2.压开型自力式压力调节阀用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。
三、蒸汽压力调节阀 主要技术参数
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||
|
阀座直径DN(mm)
|
10
|
12
|
15
|
20
|
||||||||||
|
额定流量系数Kv
|
1.8
|
2.4
|
4.4
|
4
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
允许压差(MPa)
|
2.5
|
2.0
|
1.6
|
1.0
|
||||||||||
|
公称压力(MPa)
|
1.6 4.0 6.4
|
|||||||||||||
|
固有流量特性
|
快开
|
|||||||||||||
|
保证调压阀正常工作 的最小压差P(MPa)
|
0.05
|
|||||||||||||
|
压力分段范围 (KPa)
|
15～50 40～80 60～100 80～140 120～80 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000
|
|||||||||||||
|
工作温度℃
|
液体≤140;气体≤80；配冷凝器和散热片≤350
|
|||||||||||||
|
适合介质
|
气体、蒸汽、低粘度液体
|
|||||||||||||
|
法兰尺寸、型式
|
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 或根据用户要求选配其它标准型式的法兰(如：ANSI、JIS、DIN等标准)
|
|||||||||||||
|
结构长度
|
按GB12221-89标准
|
|||||||||||||
|
可配附件
|
冷凝器(用于介质为蒸汽的场合)、散热片等。
|
|||||||||||||
|
执行机构信号接口
|
内螺纹M16×1.5
|
|||||||||||||
注：压力分段范围可根据用户要求进行设计。
四、蒸汽压力调节阀 主要性能指标注
|
控制精度％
|
±8
|
|||||||||||
|
允许泄 漏量
|
硬密封(L/H)
|
单座(Ⅳ级)：≤10-4阀额定容量：双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量
|
||||||||||
|
软密封(ml/min)
|
DN(mm)
|
|||||||||||
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
0.15
|
0.3
|
0.45
|
0.6
|
0.9
|
1.7
|
4.0
|
6.75
|
|||||
五、蒸汽压力调节阀 外形尺寸及重量
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||
|
阀座直径DN(mm)
|
10
|
12
|
15
|
20
|
||||||||||
|
额定流量系数Kv
|
1.8
|
2.4
|
4.4
|
4
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
允许压差(MPa)
|
2.5
|
2.0
|
1.6
|
1.0
|
||||||||||
|
公称压力(MPa)
|
1.6 4.0 6.4
|
|||||||||||||
|
固有流量特性
|
快开
|
|||||||||||||
|
保证调压阀正常工作
的最小压差P(MPa) |
0.05
|
|||||||||||||
|
压力分段范围
(KPa) |
15～50 40～80 60～100 80～140 120～80
160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000 |
|||||||||||||
|
工作温度℃
|
液体≤140;气体≤80；配冷凝器和散热片≤350
|
|||||||||||||
|
适合介质
|
气体、蒸汽、低粘度液体
|
|||||||||||||
|
法兰尺寸、型式
|
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
或根据用户要求选配其它标准型式的法兰(如：ANSI、JIS、DIN等标准) |
|||||||||||||
|
结构长度
|
按GB12221-89标准
|
|||||||||||||
|
可配附件
|
冷凝器(用于介质为蒸汽的场合)、散热片等。
|
|||||||||||||
|
执行机构信号接口
|
内螺纹M16×1.5
|
|||||||||||||
蒸汽压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。
